Manual De Serviços – Yamaha – YP 125D – YP 150D – 2001

———————————————————————

Este é o Manual de Assistência Técnico dos modelos de scooter YP125D e YP150D da Yamaha/MBK. Ele descreve detalhadamente as especificações, os métodos de controle, regulagem e os procedimentos de desmontagem e reparo necessários para a manutenção correta e segura desses veículos. O manual foi projetado principalmente para orientar mecânicos e pessoal especializado das concessionárias.

Estrutura do Conteúdo

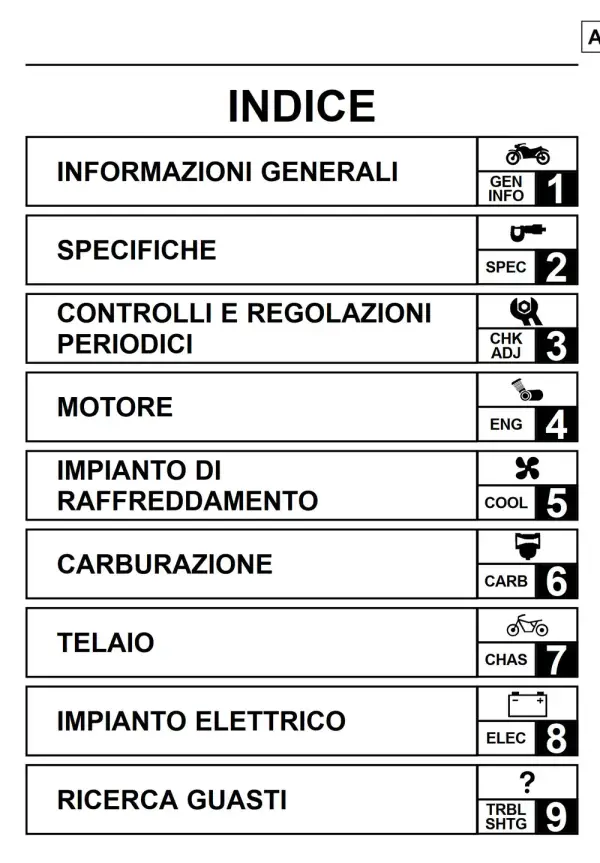

O manual possui um total de 9 seções/capítulos identificados por símbolos específicos.

Descrições de Seção (1 a 9):

Apresenta a identificação do veículo (números de série de chassi e motor), características dos sistemas de partida automática e de interrupção do circuito de ignição, precauções importantes para desmontagem e uso de peças originais, guias de conexões elétricas, tabelas de conversão e a listagem de ferramentas especiais recomendadas.

Contém todas as especificações técnicas gerais dos veículos, como dimensões, dados detalhados do motor, tipos e capacidades de óleos, parâmetros do carburador, pressões de pneus, dados de torque de aperto e diagramas de roteamento e caminhos de cabos pelo chassi.

Fornece as tabelas com os intervalos de manutenção e lubrificação recomendados, guias visuais para remoção de carenagens/painéis protetores e os procedimentos passo a passo para regulagem de folga de válvulas, marcha lenta, verificação de velas, testes de compressão do motor e trocas de fluidos e óleos.

Instruções e procedimentos detalhados para a remoção completa do motor do chassi, desmontagem, inspeção e montagem dos componentes do cabeçote, válvulas, cilindro, pistão, embreagem, sistema de transmissão por correia (CVT), bomba de óleo e carcaças do cárter.

Explica o funcionamento e os procedimentos de remoção, teste e instalação dos componentes de refrigeração líquida, incluindo o radiador, o motor do ventilador, a bomba d'água e a válvula termostática.

Descreve detalhadamente o sistema de alimentação de combustível, cobrindo os processos de remoção, desmontagem completa, limpeza de giclês, montagem, regulagem do nível de boia/combustível e teste do starter automático.

Instruções de reparo e manutenção para os componentes estruturais e de rodagem, englobando rodas (dianteira e traseira), substituição de pastilhas e manutenção das bombas e pinças dos freios a disco hidráulicos, garfo telescópico dianteiro, guidão, rolamentos da caixa de direção e amortecedores traseiros.

Apresenta a localização dos componentes elétricos, o esquema elétrico geral, códigos de cores de fiação e os métodos detalhados para testar a continuidade de interruptores e diagnosticar falhas nos sistemas de ignição, carga da bateria, partida elétrica (incluindo o motor de partida), além de circuitos de iluminação, sinalização e arrefecimento.

Uma seção em formato de adendo técnico com tabelas estruturadas para guiar o profissional na localização rápida de problemas comuns, cobrindo dificuldades de partida, mau funcionamento em marcha lenta ou altas velocidades, falhas de embreagem, superaquecimento, perda de eficiência de frenagem e instabilidade na direção.

Em resumo, este conjunto técnico atua como a ferramenta definitiva de oficina para capacitar técnicos na execução de diagnósticos precisos e reparos com padrão de fábrica para as scooters Yamaha/MBK, prolongando a vida útil e garantindo o desempenho ideal dos modelos YP 125 e 150.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manuale di Assistenza – Yamaha / MBK – YP 125D / YP 150D Four

Tipo: Manual de Serviço

Modelos: Yamaha YP125D / YP150D e MBK YP125D / YP150D

Ano: 2001

Idioma: Italiano
