Manual De Serviços – Yamaha – YFM 45FAR – YFM 450FAR – 2003 – 2005

———————————————————————

Este é o Manual de Serviços Oficial dos modelos de quadriciclo Yamaha YFM45FAR e YFM450FAR. Ele descreve detalhadamente as especificações técnicas, procedimentos de manutenção periódica, diagnósticos de falhas e instruções passo a passo para a desmontagem, reparo e montagem dos componentes mecânicos e elétricos do veículo. O objetivo principal é guiar mecânicos qualificados e concessionárias autorizadas a realizarem intervenções técnicas corretas, garantindo a segurança operacional e a vida útil do produto.

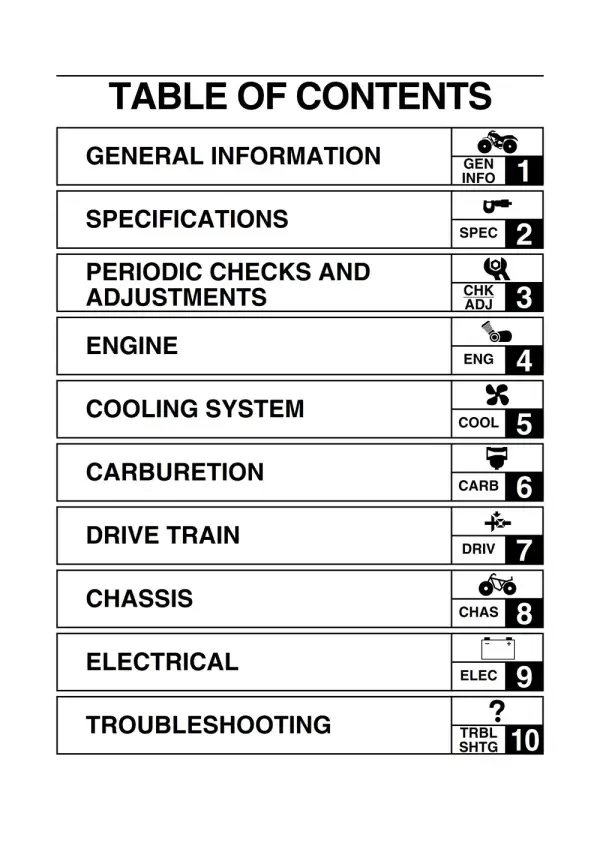

Estrutura do Conteúdo

O manual é composto por um total de 10 seções principais.

Descrições de Seção (1 a 10):

Fornece dados essenciais sobre a identificação do veículo, localização dos números de série e etiquetas do modelo. Aborda recursos de tecnologia como o motor com arrefecimento líquido, sistema de posição de estacionamento (Park) e funcionamento detalhado dos modos de tração 2WD, 4WD e bloqueio de diferencial. Também lista ferramentas especiais necessárias para os reparos.

Agrupa todas as fichas técnicas do veículo, incluindo dimensões gerais, folgas e limites de desgaste de componentes do motor, chassi e sistema elétrico. Apresenta tabelas de torque de aperto, pontos de lubrificação recomendados com os tipos de graxas e óleos adequados, diagramas dos fluxos de óleo e líquido de arrefecimento, além do roteamento de cabos e fiações pelo chassi.

Apresenta a tabela de manutenção preventiva com os intervalos recomendados de tempo ou quilometragem. Detalha procedimentos de remoção de carenagens, assento e tanques, além de regulagens do motor (folga de válvulas, marcha lenta, cabo de acelerador, limitador de velocidade e velas), troca de fluídos (óleo do motor, engrenagens e diferencial) e manutenção do chassi (freios, suspensão, direção e pneus).

Guia completo para remoção e instalação do motor do chassi. Explica os passos de desmontagem e retífica do cabeçote, comandos de válvula, cilindro, pistão e componentes internos. Cobre a manutenção do sistema de partida retrátil (manual), magnetos, polias primárias e secundárias da transmissão automática por correia em V (CVT), embreagem centrífuga, bomba de óleo, trambulador e eixos de transmissão internos.

Descreve o serviço focado no radiador, teste de estanqueidade da tampa de pressão e inspeção da ventoinha elétrica. Detalha a remoção, teste de abertura do termostato em diferentes temperaturas da água e os procedimentos de desmontagem e substituição de selos e juntas da bomba d'água.

Dedicado integralmente à carburação do veículo. Instrui sobre a remoção e desmontagem completa do carburador Mikuni BSR33, detalhando a limpeza de agulhas, giclês e passagens de ar. Explica as medições essenciais como a altura da boia e a regulagem do nível de combustível na cuba.

Trata dos sistemas de transferência de potência. Aborda a desmontagem e montagem das juntas homocinéticas dianteiras, caixa de engrenagens do diferencial dianteiro, substituição de rolamentos, ajuste de folga técnica (lash) das engrenagens por meio de calços de precisão e a manutenção do eixos traseiros e caixa de transmissão final.

Focado nos componentes estruturais e de rodagem do quadriciclo. Traz o passo a passo para a troca de pneus, verificação de empeno de rodas e cubos, substituição de pastilhas de freio dianteiras e traseiras, manutenção dos cilindros mestres e pinças hidráulicas, além da revisão do guidão, coluna de direção, braços de suspensão duplo A (Double Wishbone) e amortecedores.

Apresenta a localização e esquemas de testes de todos os componentes elétricos. Inclui diagramas de circuitos e tabelas de diagnóstico de falhas para o sistema de ignição (CDI), partida elétrica (motor de arranque e relés), sistema de carga da bateria (estator e retificador), circuitos de iluminação dos faróis, painel de instrumentos com luzes indicadoras e o controle eletrônico do motor de engate da tração 4WD.

Tabela prática de solução de problemas que correlaciona sintomas comuns com suas possíveis causas. Cobre falhas de partida, desempenho ruim em médias ou altas rotações, problemas de engate de marcha, embreagem ou correia CVT patinando, superaquecimento do motor, perda de eficiência nos freios e instabilidade na condução do veículo.

Em resumo, este conjunto de manuais técnicos é a ferramenta definitiva para concessionárias e mecânicos realizarem serviços de manutenção preventiva e reparos complexos nos quadriciclos Yamaha YFM45FAR e YFM450FAR, assegurando o correto funcionamento de seus avançados sistemas de tração e motorização.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Yamaha – YFM 45FAR / YFM 450FAR

Tipo: Manual de Serviços

Modelos: Yamaha YFM45FAR / YFM450FAR (Kodiak 450)

Ano: 2003 a 2005

Idioma: Inglês
