Manual De Serviços – Yamaha – RX 180 Custom – 1980 – 1985

———————————————————————

Este é o Manual de Serviço do produto RX180 Custom. Ele descreve os métodos, procedimentos e as especificações essenciais para realizar a manutenção, inspeções periódicas e reparos de forma correta e segura na motocicleta. O objetivo do material é servir como um programa de apoio técnico para a rede de concessionários e mecânicos.

Estrutura do Conteúdo

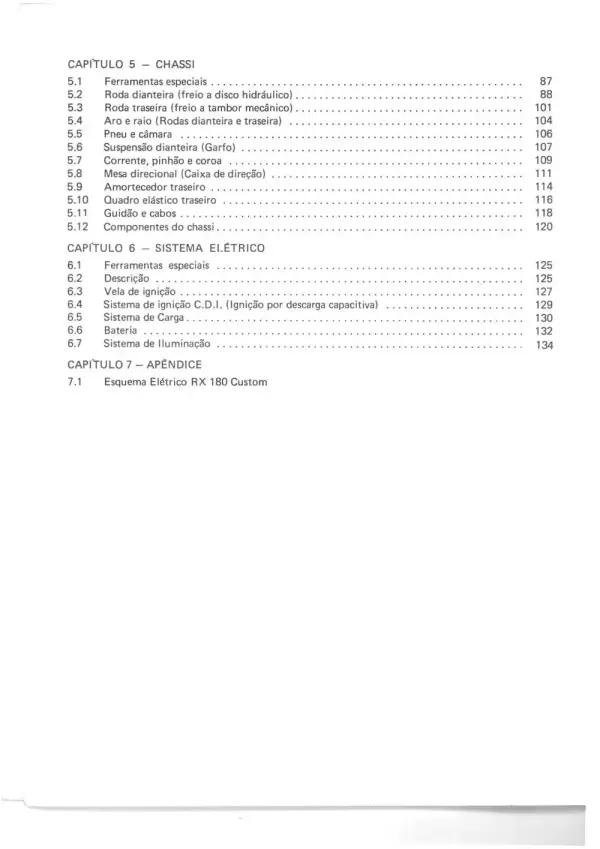

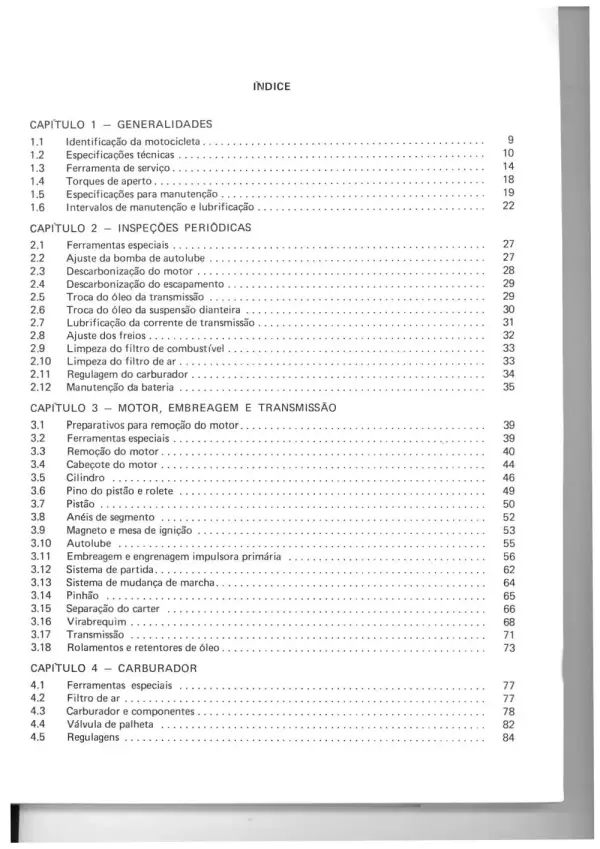

O manual está estruturado em um total de 7 capítulos e seções principais.

Descrições de Seção (1 a 7):

Apresenta a identificação da motocicleta através do número de série do chassi e motor, além de detalhar as especificações técnicas gerais de desempenho, dimensões e capacidades. Também abrange as ferramentas de serviço gerais e especiais, tabelas com torques de aperto, dados gerais para a manutenção e tabelas explicativas sobre os intervalos de manutenção e lubrificação recomendados.

Detalha os procedimentos práticos e preventivos necessários para manter o bom funcionamento do veículo, explicando o uso de ferramentas específicas para testes. Inclui o ajuste e sangria da bomba de óleo Autolube, a descarbonização e limpeza do cilindro, pistão e sistema de escapamento, a troca dos óleos de transmissão e do garfo da suspensão dianteira, a lubrificação da corrente, o ajuste dos sistemas de freio dianteiro e traseiro, a limpeza dos filtros de combustível e de ar, a regulagem fina do carburador e a rotina de manutenção da bateria.

Orienta passo a passo os preparativos e as etapas de remoção e desmontagem completa do motor. Descreve as rotinas de inspeção, manutenção e retífica de componentes internos vitais como o cabeçote, cilindro, pino do pistão, pistão e os anéis de segmento. Explica também a desmontagem e avaliação do conjunto do volante magneto e mesa de ignição, da bomba de óleo Autolube, do sistema de embreagem e engrenagem impulsora primária, do sistema de partida a pedal, do mecanismo de mudança de marchas, do pinhão, da separação da carcaça do cárter, dos parâmetros do virabrequim, da montagem da transmissão e da substituição de rolamentos e retentores de óleo.

Apresenta a especificação técnica detalhada do carburador Mikuni VM 24 SS, incluindo as siglas e calibrações de todos os gicleurs e componentes internos. Explica os procedimentos para desmontagem completa, inspeção e manutenção das peças, ajuste correto do nível da bóia com paquímetro, regulagem da altura da agulha do difusor para faixas médias e altas de rotação, além do funcionamento e inspeção da válvula de palhetas do sistema Torque Induction.

Fornece diagramas explodidos e rotinas detalhadas de desmontagem, inspeção e instalação para as partes que estruturam a motocicleta. Cobre os sistemas da roda dianteira equipada com freio a disco hidráulico (incluindo o funcionamento e sangria do cilindro-mestre e pinça), da roda traseira com sistema de freio a tambor mecânico, do aro e alinhamento de raios, das especificações de pneus e câmaras de ar, da suspensão dianteira telescópica, do conjunto de transmissão secundária (corrente, coroa e pinhão), da mesa e caixa de direção, do amortecedor traseiro, do quadro elástico (balança), do guidão e do cabo do acelerador, bem como dos componentes do chassi como os tanques de combustível e de óleo, estribo dianteiro e cavalete central.

Detalha a operação de todos os componentes elétricos que trabalham sob a tensão de 6 volts. Descreve as ferramentas especiais de teste como o multiteste e carregador de bateria, o diagrama elétrico simplificado das ligações e as orientações para o uso, análise de coloração e folga correta da vela de ignição. Explica os princípios de funcionamento e testes do sistema de ignição eletrônica por descarga capacitiva (C.D.I.), do sistema de carga (abrangendo o volante magneto, o retificador de silício e a tabela de carga da bateria) e as inspeções dos circuitos de iluminação em corrente alternada e contínua.

Contém o esquema elétrico completo e detalhado da RX 180 Custom com o mapeamento visual de todas as conexões, chaves, interruptores, fiação e componentes de terra do veículo.

Em resumo, este manual técnico oferece um suporte completo e estruturado para a manutenção de nível profissional da RX 180 Custom, reunindo especificações exatas de engenharia, tabelas de torque e diagramas visuais indispensáveis para garantir o perfeito funcionamento, a confiabilidade e a originalidade da motocicleta histórica da Yamaha.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Yamaha – RX 180 Custom

Tipo: Manual de Serviço

Modelos: Yamaha RX 180 Custom

Ano: 1980 a 1985

Idioma: Português
