Manual De Serviços – Yamaha – NMAX 160 ABS – 2022

———————————————————————

Este é o Manual de Serviço Oficial do produto Yamaha NMAX GPD155-A. Ele descreve detalhadamente os métodos, procedimentos passo a passo e dados técnicos essenciais para realizar serviços de manutenção, montagem, desmontagem e reparos de forma correta e segura. O objetivo do material é servir como um meio de consulta prático e abrangente para mecânicos qualificados e concessionários autorizados da marca.

Estrutura do Conteúdo

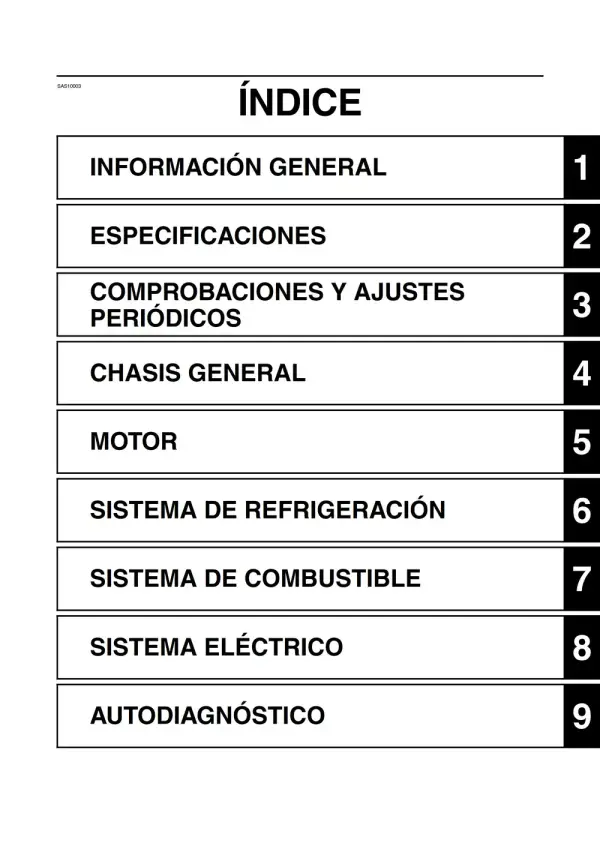

O manual é composto por um total de 9 capítulos principais que organizam as informações técnicas do veículo.

Descrições de Seção (1 a 9):

Apresenta os dados de identificação do veículo, como a localização do número do chassi e do motor, características detalhadas do painel multifunção e a relação de ferramentas especiais necessárias para a manutenção.

Contém as especificações gerais do modelo, dados técnicos do motor, do chassi e do sistema elétrico, além de tabelas exaustivas com os valores de torque de aperto e diagramas de roteamento e passagem correta de cabos e mangueiras.

Inclui o quadro de introdução e tabelas de manutenção preventiva cronológica, detalhando procedimentos como folga de válvulas, troca de óleo do motor e da transmissão, ajustes de freios, verificação de pneus e purga do sistema hidráulico.

Traz guias visuais de desmonte e montagem de componentes da carroceria, como carenagens, tampas, assento e caixa porta-objetos, além de cobrir a manutenção completa das rodas, do sistema de freios hidráulicos, do sistema ABS, do guidão e das suspensões dianteira e traseira.

Descreve detalhadamente a revisão completa do motor, incluindo medição de compressão, remoção e instalação do motor, manutenção do cabeçote, comandos de válvula, sistema VVA, pistão, cilindro, embreagem centrífuga, bomba de óleo, caixa de engrenagens e virabrequim.

Apresenta os diagramas do fluxo do líquido refrigerante e os procedimentos de teste, remoção, inspeção e montagem de componentes como o radiador, o termostato e a bomba de água.

Detelha os procedimentos de desmontagem e montagem do tanque de combustível, teste da bomba e medição da pressão da linha, além de instruções de manutenção do injetor, do corpo de borboleta e limpeza do sistema de controle de marcha lenta (ISC).

Contém esquemas elétricos individuais e fluxogramas para localização de falhas no sistema de injeção de combustível, sistema de ignição, partida elétrica, sistema de parada e partida automática (Stop-Start), sistema de carga e iluminação, além de testes para velas, bobinas, relés e fusíveis.

Apresenta glossário técnico e detalha a função de diagnóstico integrado do veículo, descrevendo os códigos de falha (DTC) da injeção de combustível, do sistema ABS de freios e do sistema de chave inteligente (Smart Key), com roteiros passo a passo para testes de sensores e atuadores.

Em resumo, este manual técnico é a ferramenta indispensável de oficina para garantir intervenções precisas e profissionais na motocicleta, asseverando seu correto funcionamento, a segurança do usuário e a preservação do desempenho original de fábrica.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

————————————————————酋

Manual De Serviços – Yamaha – NMAX

Tipo: Manual de Serviço

Modelos: Yamaha NMAX 160 ABS (GPD155-A)

Ano: 2022

Idioma: Espanhol
