Manual De Serviços – Yamaha – NMAX 160 ABS – 2020

———————————————————————

Este é o Manual de Serviço oficial da Yamaha para o modelo NMAX 160 ABS fabricado em 2020. Ele descreve detalhadamente as especificações técnicas, procedimentos de manutenção periódica, diagnósticos e reparos essenciais para garantir o funcionamento correto e seguro do veículo. O documento serve como guia técnico definitivo para mecânicos qualificados realizarem serviços estruturais, mecânicos e elétricos de nível profissional.

Estrutura do Conteúdo

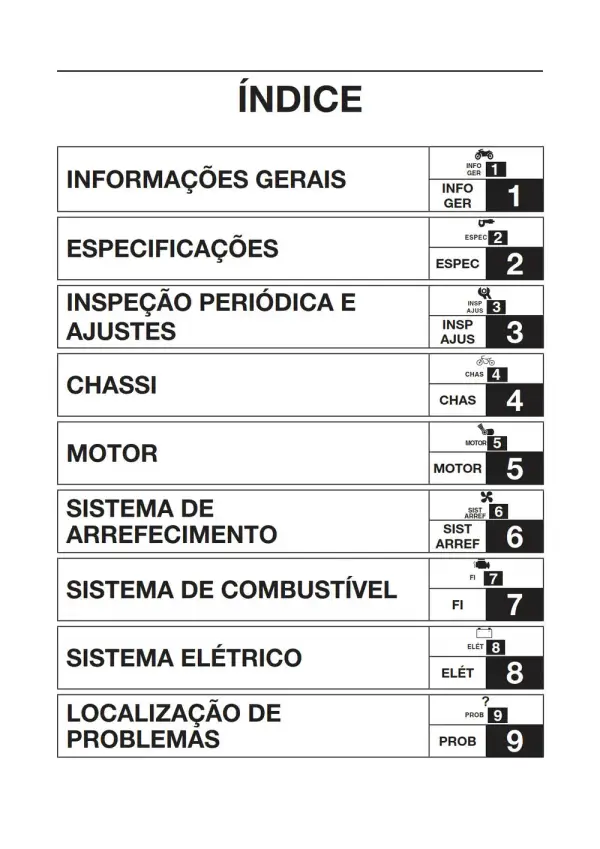

O manual é composto por um total de 9 capítulos principais.

Descrições de Seção (1 a 9):

Apresenta a localização dos números de identificação do veículo, motor e chassi, a descrição detalhada do funcionamento eletrônico do sistema de injeção de combustível (FI) e do sistema de freios ABS, funções básicas dos instrumentos do painel, além de conceitos fundamentais de serviço e ferramentas especiais de oficina.

Traz as tabelas exaustivas de dimensões e capacidades do veículo, dados técnicos detalhados do motor e do chassi, especificações elétricas completas, valores e sequências de torque de aperto, pontos de lubrificação recomendados e diagramas de roteamento e passagens de cabos.

Contém os intervalos e as tabelas de manutenção preventiva para o controle de emissões e conservação geral, bem como os procedimentos práticos de verificação e regulagem de itens como folga de válvulas, freios, fluidos, pneus, velas, filtros e substituição de óleo e da correia em V.

Descreve os passos detalhados para desmontagem, montagem, inspeção e instalação de todos os componentes da carroceria (carenagens, alça, assento), conjunto de rodas e pneus, pinças e cilindros mestres dos freios dianteiro e traseiro, a unidade hidráulica do ABS, coluna de direção e amortecedores.

Guia passo a passo para reparos complexos e medição da pressão de compressão, procedimentos para remoção e instalação completa do bloco do motor, desmontagem e retífica do cabeçote, válvulas, cilindro, pistão, componentes da transmissão automática por correia em V, embreagem de partida, magneto AC, motor de partida e bomba de óleo.

Detalha as rotinas de verificação, remoção e instalação dos componentes de refrigeração líquida, incluindo o núcleo e a tampa do radiador, o funcionamento do termostato e a manutenção interna ou substituição da bomba de água.

Abrange os métodos de remoção, testes de pressão e instalação do tanque de combustível, da bomba elétrica de combustível, substituição do filtro de linha, manutenção do injetor eletrônico e rotinas de limpeza ou substituição do corpo de aceleração e da unidade do ISC de marcha lenta.

Traz os diagramas de circuitos específicos e roteiros de localização de problemas para os sistemas de ignição, partida elétrica, carga da bateria, iluminação e sinalização, além de detalhar a comunicação da ferramenta de diagnóstico Yamaha com a ECU do motor e a ECU do ABS e a interpretação de códigos de falhas.

Funciona como um guia de referência rápida estruturado para diagnosticar falhas mecânicas e elétricas gerais (como superaquecimento, perda de desempenho e direção instável), além de listar a tabela completa de funções de autodiagnóstico, códigos de falha do sensor/atuador e códigos de eventos registrados na memória do veículo.

Em resumo, este manual técnico oferece um suporte abrangente e profissional para a manutenção do modelo NMAX 160 ABS, permitindo solucionar desde falhas elétricas complexas por meio de computadores de diagnóstico até reparos estruturais minuciosos no motor e nos sistemas de freios C-ABS. É a ferramenta indispensável para concessionárias e mecânicos que visam preservar a máxima performance, segurança e valorização do veículo.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Yamaha – NMAX 160 ABS – 2020

Tipo: Manual de Serviço

Modelos: Yamaha NMAX 160 ABS (B55)

Ano: 2020

Idioma: Português
