Manual De Serviços – Triumph – Tiger 1200 Explorer – 2016 – 2017

———————————————————————

Este é o Manual de Serviços Completo das motocicletas Triumph Tiger Explorer XR, XRx e XRT. Ele descreve os métodos, procedimentos e as precauções essenciais para realizar serviços, manutenção e reparos de forma correta e segura. O documento foi desenvolvido para orientar técnicos treinados e proprietários que desejam realizar manutenções básicas com as ferramentas adequadas.

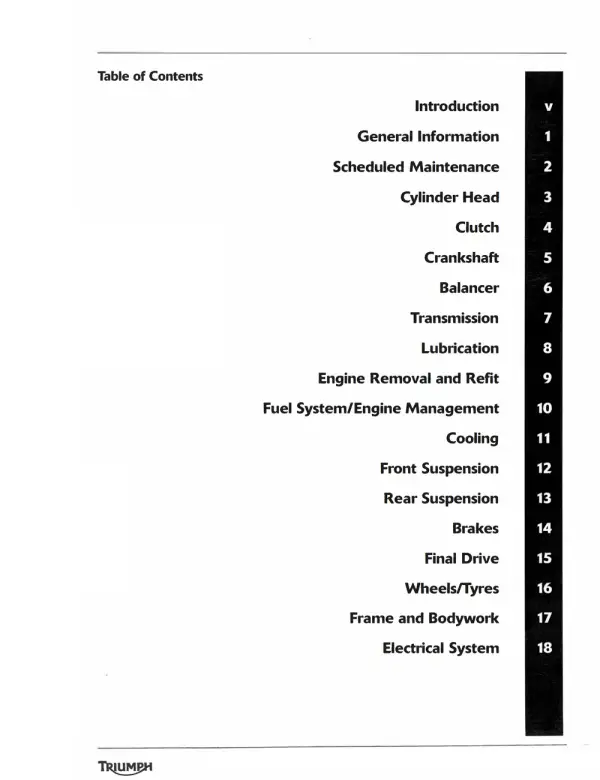

Estrutura do Conteúdo

O manual está estruturado em um total de 18 capítulos principais, além da seção inicial de introdução.

Descrições de Seção (1 a 1):

Aborda precauções de segurança na oficina, manuseio de substâncias perigosas, cuidados com o sistema de freios, instruções de elevação da motocicleta e boas práticas mecânicas gerais.

Apresenta a tabela periódica de serviços com intervalos baseados em tempo ou quilometragem, além de procedimentos detalhados de verificação diária.

Descreve os componentes superiores do motor, incluindo os procedimentos de remoção, inspeção e instalação do cabeçote, comandos de válvulas e o correto sincronismo da corrente de comando.

Detalha o funcionamento do sistema de embreagem úmida multi-disco acionada hidraulicamente, com instruções para sangria do fluido, substituição dos discos e ajuste do conjunto.

Instruções técnicas exaustivas sobre a desmontagem e montagem das carcaças do motor, bielas, pistões e camisas de cilindro, incluindo tabelas de seleção de bronzinas.

Explica o propósito mecânico do balanceador de motor para controle de vibrações, especificando métodos de remoção, inspeção de engrenagens e instalação alinhada com o virabrequim.

Cobre o conjunto do câmbio do tipo cassete, detalhando o mecanismo de mudança de marchas, garfos seletores, trambulador, engrenagens dos eixos de entrada e saída, e o sistema de partida elétrica com embreagem sprag.

Apresenta o diagrama do circuito de óleo do motor, especificações do lubrificante recomendado, troca de óleo e filtro, e reparo da bomba de óleo e do trocador de calor.

Guia passo a passo para desconectar os sistemas periféricos e remover de forma segura o motor completo do chassi da motocicleta, além dos procedimentos para reinserção.

Explica os requisitos de combustível, localização e diagnóstico de todos os sensores e atuadores da injeção eletrônica, códigos de falha (DTC), limpeza do corpo de borboletas e o sistema imobilizador contra furto.

Detalha a operação do sistema com aditivo HOAT, inspeção do radiador e da ventoinha elétrica, teste do termostato e substituição do líquido refrigerante.

Procedimentos para os garfos telescópicos equipados com o sistema eletrônico semi-ativo TSAS, englobando a remoção das bengalas, desmontagem, substituição de retentores e troca do óleo da suspensão.

Aborda o braço oscilante (balança), rolamentos de articulação, links de conexão, calibração do motor de pré-carga do amortecedor traseiro e ajuste eletrônico.

Cobre a pinça e o cilindro mestre dianteiro e traseiro, a substituição das pastilhas de freio e o sistema de freios combinados otimizados para curvas (OCABS), com instruções para testes de sensores e sangria do modulador.

Descreve a manutenção do eixo cardã e as caixas de engrenagens cônicas (bevel box) dianteira e traseira, incluindo a verificação e troca do óleo hipóide.

Apresenta orientações de segurança sobre pressões dos pneus, limites de desgaste da banda de rodagem, balanceamento e os procedimentos de remoção e instalação das rodas e rolamentos.

Instruções visuais para montagem e desmontagem de assentos, para-lamas, para-brisa elétrico, painéis laterais de proteção, suportes de malas laterais, cavalete central e cavalete lateral.

Detalha a ativação e carga da bateria, teste do alternador de alta capacidade e do motor de partida, além da substituição de lâmpadas dos faróis, lanterna traseira e piscas, e a tabela de identificação de fusíveis e relés controlados pela central do chassi (Chassis ECM).

Em resumo, este manual técnico oferece um suporte completo e altamente especializado, servindo como o guia definitivo para a preservação, diagnóstico mecânico e manutenção qualificada da linha Triumph Tiger Explorer de 1215cc.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

————————————————————酋

Manual De Serviços – Triumph Tiger Explorer XR / XRx / XRT

Tipo: Manual de Serviços

Modelos: Triumph Tiger Explorer XR / XRx / XRT

Anos: 2016 a 2017

Idioma: Inglês
