Manual De Serviços – Triumph – Daytona 675 – Street Triple – 2009

———————————————————————

Este é o Manual de Serviço de Motocicletas oficial da marca Triumph, desenvolvido principalmente para auxiliar técnicos treinados em oficinas devidamente equipadas. O seu propósito é descrever de maneira detalhada as informações básicas, métodos e procedimentos necessários para que proprietários e mecânicos realizem de forma correta e segura a manutenção periódica, serviços de diagnóstico e reparos nos veículos.

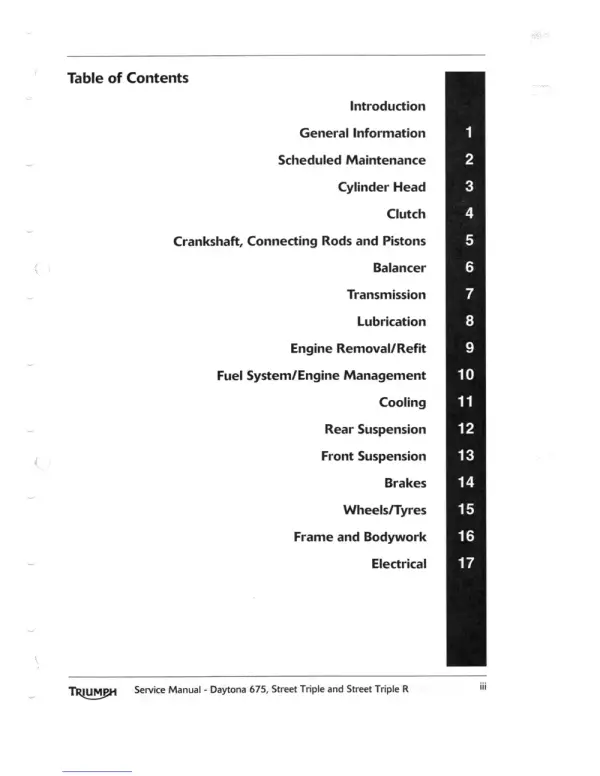

Estrutura do Conteúdo

O manual é composto por um total de 17 capítulos estruturados para cobrir os diferentes sistemas da motocicleta.

Descrições de Seção:

Apresenta precauções de segurança no manuseio de eletricidade, combustíveis e substâncias perigosas, além de listar as especificações técnicas completas, tabelas de torque detalhadas e as ferramentas especiais de oficina necessárias para os reparos.

Contém o cronograma e os gráficos com todos os intervalos recomendados para as inspeções diárias, ajustes, limpezas e substituições de componentes vitais do veículo.

Descreve os procedimentos de remoção, inspeção e instalação do cabeçote de liga de alumínio, das válvulas, guias, molas, eixos de comando e o método para medição e ajuste da folga de válvulas com pastilhas.

Explica o funcionamento, desmontagem e montagem do conjunto de embreagem multi-disco úmida, incluindo a avaliação do desgaste das placas de fricção, substituição de molas e a passagem correta do cabo de acionamento.

Detalha a manutenção das partes internas do motor, explicando a separação das carcaças, medição e seleção de bronzinas, além da verificação de limites de desgaste de pistões, anéis e camisas de cilindro.

Aborda os procedimentos técnicos para remoção, inspeção e remontagem do eixo balanceador do motor, focado em garantir o alinhamento correto das engrenagens para eliminar vibrações excessivas.

Guia passo a passo para a manutenção do sistema de transmissão de 6 marchas, cobrindo os garfos seletores, o tambor seletor, os eixos de entrada e saída, além do mecanismo de embreagem de partida (sprag clutch).

Apresenta o diagrama do circuito de óleo do motor, a descrição do cárter úmido e os métodos para substituição do filtro de óleo, teste da bomba de óleo, interruptor de pressão e do trocador de calor (radiador de óleo).

Instruções detalhadas para desinstalar o motor do chassi da motocicleta e recolocá-lo de forma segura, destacando a sequência correta de aperto das buchas e parafusos de montagem no quadro.

Explica os componentes eletrônicos e mecânicos do sistema de injeção sequencial, incluindo sensores, atuadores, corpo de borboletas, bomba de combustível, linha de escapamento, sistema de ar secundário e códigos de falha (DTC).

Procedimentos para inspeção do nível de líquido de arrefecimento, drenagem, enchimento do sistema, além de testes no termostato, tampa de pressão, radiador e funcionamento da ventoinha elétrica.

Aborda a desmontagem e montagem do braço oscilante (balança), rolamentos do cubo traseiro, articulações (links), amortecedor traseiro e os cuidados, ajustes e substituição da corrente de transmissão.

Guia de reparo para os garfos telescópicos dianteiros ajustáveis e não-ajustáveis, englobando a troca de óleo e retentores, verificação dos rolamentos da coluna de direção (caixa de direção) e do amortecedor de direção.

Descreve a manutenção preventiva e corretiva do sistema de freios hidráulicos dianteiro e traseiro, cobrindo a troca de pastilhas, substituição e sangria do fluido de freio DOT 4, além da reconstrução de pinças e cilindros mestres.

Instruções de segurança sobre os pneus sem câmara, medição da pressão de inflação ideal, limites de desgaste da banda de rodagem, inspeção dos aros e o procedimento para substituição dos rolamentos das rodas dianteira e traseira.

Apresenta vistas explodidas do quadro e do subchassi, procedimentos para remoção dos assentos do piloto e passageiro, desmontagem de painéis traseiros, carenagens inferiores, para-lamas e do conjunto do cockpit.

Detalha a manutenção da bateria, esquemas de localização e substituição de fusíveis e relés, troca de lâmpadas dos faróis, lanternas e setas, além de incluir os diagramas elétricos coloridos completos dos circuitos do veículo.

Em resumo, este manual de serviço técnico consolidado é um item fundamental para oficinas e proprietários, permitindo realizar diagnósticos precisos e intervenções de manutenção com padrão profissional para assegurar o máximo desempenho e durabilidade das motocicletas atendidas.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Triumph – Daytona 675 / Street Triple / Street Triple R

Tipo: Manual de Serviços

Modelos: Triumph Daytona 675, Street Triple e Street Triple R

Ano: 2009

Idioma: Inglês
