Manual De Serviços – Suzuki – VL 1500 – C1500 – Intruder – Boulevard – 1998 – 2005

———————————————————————

Este é o conjunto técnico definitivo para a Suzuki VL1500 / C1500, abrangendo todas as versões e atualizações essenciais para os modelos fabricados entre 1998 e 2005. O material unifica o manual de serviços básico de referência e o manual suplementar, tornando-se a ferramenta de oficina indispensável para mecânicos e proprietários que necessitam realizar desde manutenções preventivas rotineiras até diagnósticos eletrônicos avançados de injeção de combustível (FI).

O manual inclui as seguintes seções detalhadas:

Lista completa de siglas e abreviações técnicas fundamentais para a correta interpretação de todos os termos técnicos presentes ao longo do documento.

Tabelas completas com as dimensões gerais, peso a seco do veículo, folgas de funcionamento, dados estruturais do motor, transmissão e chassis.

Cronograma indicando os intervalos corretos por quilometragem e tempo para inspeção, ajuste, limpeza ou substituição de componentes fundamentais.

Instruções de serviço detalhadas para verificação de folga de cabos de acelerador, verificação da mangueira de combustível, rotação de marcha lenta e sincronização de válvulas.

Relação de peças, tampas e acessórios internos do motor que podem ser substituídos de forma prática diretamente no quadro, sem necessidade de remoção total do motor.

Orientações completas do procedimento técnico seguro e correto para retirada completa do bloco do motor e seu posterior posicionamento e fixação no chassi.

Passo a passo com os critérios de desmontagem e montagem dos componentes mecânicos internos e do cabeçote do motor.

Procedimentos detalhados de inspeção física, medições com micrômetro de desgaste dos eixos de comando e limites de tolerância de serviço.

Cuidados indispensáveis na manipulação de conectores elétricos, uso correto de ferramentas e orientações gerais de prevenção de danos ao sistema eletrônico.

Teoria de operação e visão lógica do sistema de injeção eletrônica de combustível (FI), detalhando os tempos de injeção básicos e fatores de compensação.

Diagrama do fluxo e componentes do sistema de combustível pressurizado, explicando o funcionamento da bomba de combustível e regulador de pressão.

Guia visual e de posicionamento no veículo de todos os sensores, atuadores, relés e módulo eletrônico de controle (ECM) do motor.

Esquema elétrico de conexões e distribuição de fiação específica dos componentes pertencentes ao controle eletrônico do motor.

Identificação detalhada pino a pino de todos os circuitos de entrada e saída correspondentes ao módulo central de controle eletrônico.

Explicação dos modos de diagnóstico ("User Mode" e "Dealer Mode") com as indicações visuais no painel de instrumentos para identificação rápida de defeitos.

Parâmetros substitutos pré-definidos que a central utiliza para manter a motocicleta em funcionamento mínimo de emergência em caso de falha de sensores.

Fluxogramas abrangentes passo a passo de testes com multímetro para localização e eliminação de códigos de falhas memorizados.

Procedimentos de remoção, teste e validação de funcionamento das peças físicas do sistema, incluindo filtros internos e pressões de operação.

Métodos para inspeção mecânica, ajustes internos e limpeza geral do conjunto do corpo de borboleta de aceleração.

Orientações individuais para medição de resistência, testes de tensão de sinal e procedimentos de troca de cada sensor eletrônico do veículo.

Procedimentos para montagem e desmontagem segura de painéis de carenagens, tampas plásticas laterais, tampas de motor e assentos.

Processo detalhado de manutenção de suspensão dianteira, especificações de montagem, componentes internos do garfo telescópico e valores de torque.

Indicações físicas exatas de onde se localizam as buzinas, relés principais, bobinas, fusíveis e demais conectores secundários na motocicleta.

Medições elétricas para validação do alternador de corrente alternada de três fases, regulador retificador e tensões de carregamento da bateria.

Funcionamento, teste de relés, solenoide de descompressão automática e circuitos de proteção de ignição vinculados ao pedal de descanso lateral.

Medições técnicas de bobinas de ignição, cabos de vela, velas de ignição, avanço elétrico e fiação relacionada.

Verificação física, diagramas de envio de sinal digital a partir do módulo e diagnósticos de mal funcionamento das luzes indicadoras e do display de LCD.

Lista descritiva e testes de atuação dos relés primários e auxiliares que comandam a alimentação de bombas e energia do sistema.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

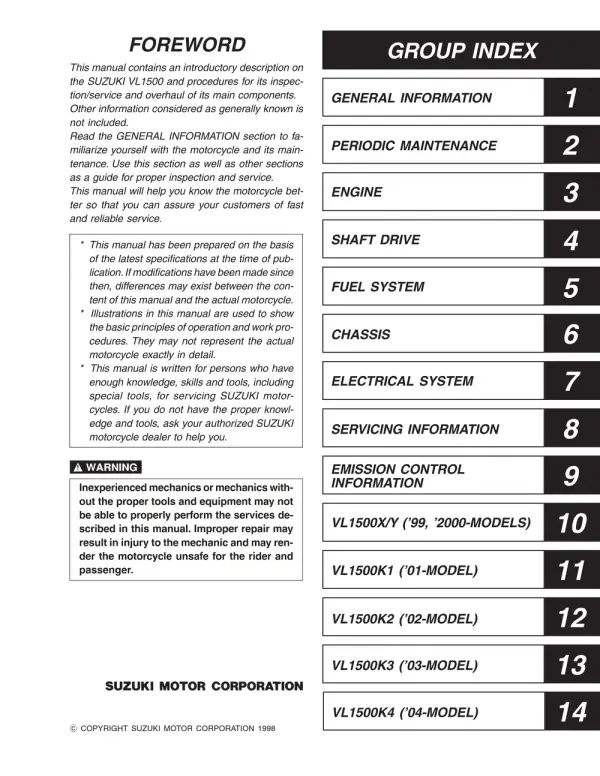

Manual De Serviços – Suzuki – VL1500 / C1500

Tipo: Manual de Serviço (Manual Principal + Suplemento)

Modelos: Suzuki VL1500 Intruder / C1500 / Boulevard C90

Ano: 1998 a 2005

Idioma: Inglês
