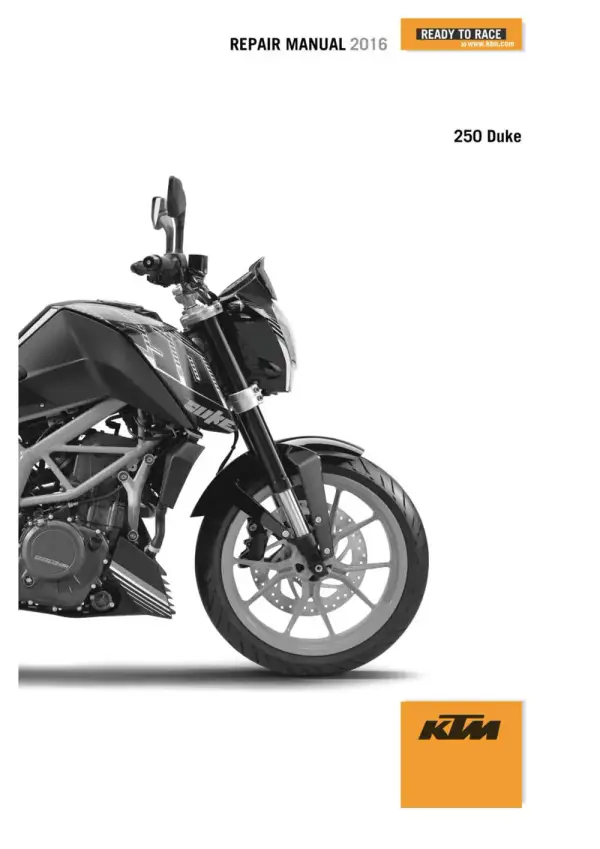

Manual De Serviços – Ktm – 250 DUKE – 2016

———————————————————————

Este é o MANUAL DE REPAROS oficial da KTM para a motocicleta 250 Duke, cobrindo especificamente a série de modelos fabricados no ano de 2016. Documento técnico original de fábrica desenvolvido com métodos estruturados e informações de engenharia precisas inteiramente no idioma Inglês.

O manual é dividido em 32 seções técnicas principais para facilitar a consulta rápida na bancada e otimizar o tempo de trabalho na oficina, cobrindo com rigor desde planos de manutenção periódica até intervenções complexas de desmontagem do motor e diagramas eletrônicos.

Explicação de todos os símbolos técnicos, convenções tipográficas e formatos visuais utilizados ao longo do texto para orientar e guiar o profissional em cada etapa de serviço.

Orientações fundamentais de prevenção para o trabalho diário, regras de segurança de oficina e instruções essenciais para proteger o técnico e o equipamento contra riscos de acidentes.

Dados essenciais sobre as diretrizes de garantia do fabricante, aplicação correta de substâncias auxiliares de operação e uso de peças de reposição aprovadas pela montadora.

Indicação e localização física exata dos números de gravação e identificação estrutural do chassi, número do motor, etiqueta de tipo e número do código da chave.

Procedimentos práticos iniciais como elevar o veículo com suportes adequados e cavaletes de oficina com estabilidade, além das instruções técnicas para a partida correta do motor.

Guia técnico avançado para os processos de limpeza, remoção mecânica, desmontagem estrutural, troca de retentores, montagem da suspensão dianteira invertida WP e ajuste da mesa tripla de direção.

Instruções mecânicas para verificação, alinhamento e ajuste fino da folga livre dos cabos do acelerador e do cabo de comando da embreagem.

Diretrizes técnicas para a inspeção visual completa do quadro, focando na identificação de trincas, rachaduras, fadiga de material ou deformações geométricas estruturais após impactos.

Manutenção profunda da suspensão traseira Monoshock, abrangendo a remoção do amortecedor, ajuste de pré-carga, substituição da mola e lubrificação das buchas e rolamentos do braço oscilante (balança).

Passo a passo detalhado para a remoção, substituição de anéis de vedação e instalação correta do coletor de escape, protetores térmicos e do silenciador principal de exaustão.

Procedimentos padronizados para a remoção segura da tampa da caixa de ar (airbox), limpeza do alojamento e substituição correta do elemento filtrante para proteção do motor.

Guia para a desmontagem sequencial dos assentos do piloto e passageiro, capas plásticas do tanque, remoção do conjunto da bomba de combustível e testes práticos de pressão na linha de alimentação.

Instruções completas para a verificação de limites de desgaste de pneus, inspeção de cubos e rolamentos, substituição dos discos de freio e o procedimento para ajuste de tensão da corrente de transmissão.

Rotinas de manutenção da bateria, procedimentos para verificação da voltagem do sistema de carga em funcionamento, substituição de fusíveis e gerenciamento de conectores.

Manutenção hidráulica completa dos freios dianteiro e traseiro ByBre, incluindo a inspeção e troca de pastilhas de freio, ajuste de folga de manetes e a substituição e sangria do fluido de freio.

Ajustes ópticos do foco do farol dianteiro, rotinas de configuração de unidades de medida do painel digital, testes de sensores e procedimentos para substituição de lâmpadas.

Seção técnica exaustiva e profundamente ilustrada cobrindo o processo de remoção do motor do chassi, desmontagem integral do bloco (cabeçote DOHC, pistão, embreagem, caixa de câmbio, virabrequim), inspeção de medidas internas e a montagem completa.

Orientações específicas para o alinhamento da alavanca seletora de marchas, pedal de câmbio, verificação do eixo seletor e perfeito funcionamento do mecanismo interno de engates.

Procedimentos mecânicos para realizar a drenagem completa, limpeza química, abastecimento de aditivo e a correta sangria do ar do circuito de refrigeração líquida.

Esquema completo do circuito pressurizado de óleo do motor, especificações de testes para verificação da pressão da bomba e os procedimentos para a troca de óleo e substituição de filtros e telas magnéticas.

Testes eletrotécnicos e diagnósticos na fiação do estator, medição de resistência das bobinas de carga, funcionamento do alternador e sensor de pulso (CKP).

Tabelas mestres de fábrica contendo todas as especificações do motor, folgas geométricas de montagem, limites de desgaste de peças, capacidades exatas de abastecimento de líquidos e as especificações rígidas de torque de aperto.

Recomendações técnicas detalhadas para processos de lavagem química adequada e cuidados especiais de conservação e proteção da integridade da moto, inclusive contra agentes corrosivos no inverno.

Instruções de conservação para colocar a motocicleta em repouso por longos períodos de inatividade e os processos de reativação técnica adequados para o retorno ao uso seguro.

Tabela oficial especificando rigorosamente a lista de trabalhos e revisões obrigatórias e recomendadas pela fabricante para os intervalos de manutenção periódica.

Esquemas e mapas elétricos visuais completos em alta definição detalhando toda a fiação e componentes eletrônicos do veículo, distribuídos de forma organizada em 9 páginas técnicas.

Especificações rígidas de engenharia química e propriedades exigidas para fluidos de freio, líquidos de arrefecimento e tipos de óleo de motor lubrificante recomendados.

Lista seletiva de insumos e produtos industriais homologados para a manutenção, tais como produtos de limpeza técnica, sprays lubrificantes de corrente e graxas específicas de montagem.

Catálogo ilustrado exibindo todos os códigos oficiais e aplicações das ferramentas mecânicas exclusivas da KTM que se fazem obrigatórias para os reparos avançados descritos.

Explicação detalhada sobre as normas internacionais de engenharia e classificações de qualidade (JASO e SAE) exigidas para os óleos lubrificantes de motor aplicados.

Glossário técnico simplificado definindo nomenclaturas específicas e sistemas avançados de auxílio à pilotagem, como o funcionamento do sistema de freios ABS.

Guia e glossário de siglas, abreviações e acrônimos técnicos utilizados ao longo de todo o texto do manual.

Em resumo, este manual é o recurso definitivo para garantir que a KTM 250 Duke 2016 receba manutenção de padrão profissional, assegurando sua máxima performance e longevidade através de dados técnicos precisos fornecidos diretamente pelo fabricante.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Reparos – KTM – 250 Duke – 2016

Tipo: Manual de Reparos

Modelos: KTM 250 Duke (EU, JP, MY, TH)

Ano: 2016

Idioma: Inglês
