Manual De Serviços – Kawasaki – Ninja ZX-10R – Ninja ZX-10R ABS – 2011 – 2013

———————————————————————

Este é o Manual de Serviços da motocicleta Kawasaki Ninja ZX-10R e Ninja ZX-10R ABS. Ele descreve os métodos, procedimentos e especificações técnicas essenciais para realizar serviços de manutenção, diagnóstico e reparos de forma correta e profissional. O objetivo do documento é orientar técnicos treinados e proprietários no cuidado adequado e na preservação da performance e segurança do veículo.

Estrutura do Conteúdo

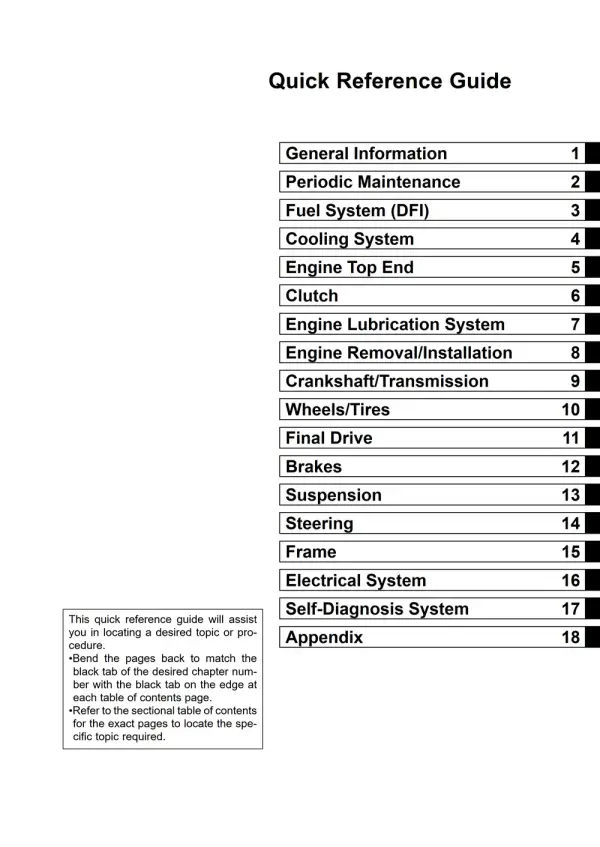

O manual é composto por um total de 18 capítulos principais.

Descrições de Seção (1 a 18):

Apresenta avisos de segurança fundamentais antes de iniciar os serviços, identificação dos modelos através de números de chassi e motor, especificações gerais do veículo e explicações técnicas sobre os sistemas eletrônicos integrados, como controle de tração (S-KTRC), modos de potência, sistema de freios inteligente (KIBS) e amortecedor de direção eletrônico (ESD).

Contém a tabela de intervalos recomendados para inspeção e substituição de componentes, além de procedimentos detalhados para a checagem de folga de válvulas, folgas de cabos, troca de fluidos, filtros e velas.

Aborda o sistema de injeção eletrônica digital de combustível, detalhando diagramas elétricos da linha de combustível, testes de pressão da bomba, funcionamento e substituição de injetores primários e secundários, além do corpo de borboletas e sensores associados.

Detalha o fluxo e circulação do líquido de arrefecimento, testes de pressão do radiador e da tampa para detecção de vazamentos, inspeção e substituição do termostato e manutenção da bomba d'água.

Guia exaustivo para desmontagem, inspeção e montagem dos componentes do cabeçote, comandos de válvula, guias e assentos de válvula, corrente de comando e tuchos, além do sistema de exaustão e cabos da válvula borboleta de escapamento.

Descreve os procedimentos para o ajuste da folga do cabo, remoção e instalação da tampa de embreagem, checagem de desgaste e empenamento dos discos de fricção e separadores de aço, molas e o mecanismo de assistência deslizante (torque limiter).

Ilustra o fluxo do óleo lubrificante pelo motor, especificações de capacidades, medição da pressão de óleo, remoção e instalação do cárter, bomba de óleo, radiador de óleo e interruptor de pressão.

Fornece o passo a passo seguro para suportar, desconectar periféricos e remover o motor do chassi, bem como os torques e sequências exatas para a sua reinstalação no quadro.

Cobre a desmontagem completa do bloco do motor para acesso e medição das folgas das bronzinas do virabrequim, bielas, inspeção de pistões e anéis, sistema de balanceador do motor, platô de partida e as engrenagens e eixos da transmissão de 6 marchas.

Instrui sobre a remoção e instalação das rodas dianteira e traseira, especificações de alinhamento, limites de desgaste da banda de rodagem dos pneus, calibração, balanceamento e substituição dos rolamentos de cubo.

Descreve a manutenção do conjunto de tração final, incluindo inspeção de folga e ajuste da corrente de transmissão, lubrificação, procedimentos para corte e rebitagem de novos elos, além do desgaste dos dentes do pinhão e da coroa.

Cobre os sistemas de frenagem convencional e ABS, detalhando a troca de pastilhas, reparo de pinças e cilindros mestres, sangria do ar da linha hidráulica, inspeção dos discos de freio e substituição da unidade hidráulica e sensores de velocidade do KIBS.

Orienta sobre os ajustes de pré-carga da mola, retorno e compressão tanto dos garfos dianteiros invertidos quanto do amortecedor traseiro, incluindo a troca de óleo e retentores da suspensão dianteira e manutenção dos rolamentos dos links e balança traseira.

Detalha a inspeção de folga da coluna de direção, substituição e lubrificação dos rolamentos esféricos da mesa, alinhamento do guidão e instalação ou diagnóstico do amortecedor de direção eletrônico ou manual.

Descreve os procedimentos de remoção, montagem e alinhamento de componentes da carroceria, tais como assentos, carenagens laterais e frontais, bolha de proteção, paralamas dianteiro e traseiro, suporte de pedaleiras e o descanso lateral.

Contém esquemas elétricos detalhados para os diferentes mercados atendidos, rotinas de teste para a bateria, alternador (estator e rotor), regulador/retificador, bobinas de ignição integradas (stick coils), sistema de partida elétrica, além de luzes, interruptores e caixas de fusíveis.

Lista detalhadamente os códigos de erro (service codes) registrados pela central eletrônica (ECU) para falhas em sensores do motor, sistema antifurto (immobilizer), controle de tração, freios KIBS/ABS e amortecedor de direção (ESD), fornecendo os passos para leitura e rotinas de fail-safe.

Apresenta diagramas visuais exaustivos com as rotas corretas para a passagem de cabos de controle, mangueiras de vácuo, respiros e chicotes elétricos por todo o quadro da motocicleta, finalizando com um guia rápido de resolução de problemas mecânicos e elétricos.

Em resumo, este manual técnico de oficina é o instrumento definitivo para assegurar manutenções rigorosas e diagnósticos precisos nas motocicletas Kawasaki Ninja ZX-10R e ZX-10R ABS (2011-2013), garantindo a longevidade, segurança e desempenho de nível de pista destas superesportivas de 1000cc.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Kawasaki – Ninja ZX-10R / ZX-10R ABS

Tipo: Manual de Serviços

Modelos: Kawasaki Ninja ZX-10R / Kawasaki Ninja ZX-10R ABS (Modelos ZX1000JB, ZX1000KB, ZX1000JC, ZX1000KC, ZX1000JD, ZX1000KD)

Ano: 2011 a 2013

Idioma: Inglês
