Manual De Serviços – Kawasaki – Ninja ZX-10R – 2004 – 2005

———————————————————————

Este é o Manual de Serviços da motocicleta Kawasaki Ninja ZX-10R. Ele descreve detalhadamente as especificações técnicas, os diagramas e os procedimentos de manutenção e reparo necessários para manter o veículo em condições ideais de funcionamento. O manual serve como um guia definitivo tanto para mecânicos treinados quanto para proprietários que desejam realizar intervenções técnicas de forma correta e segura.

Estrutura do Conteúdo

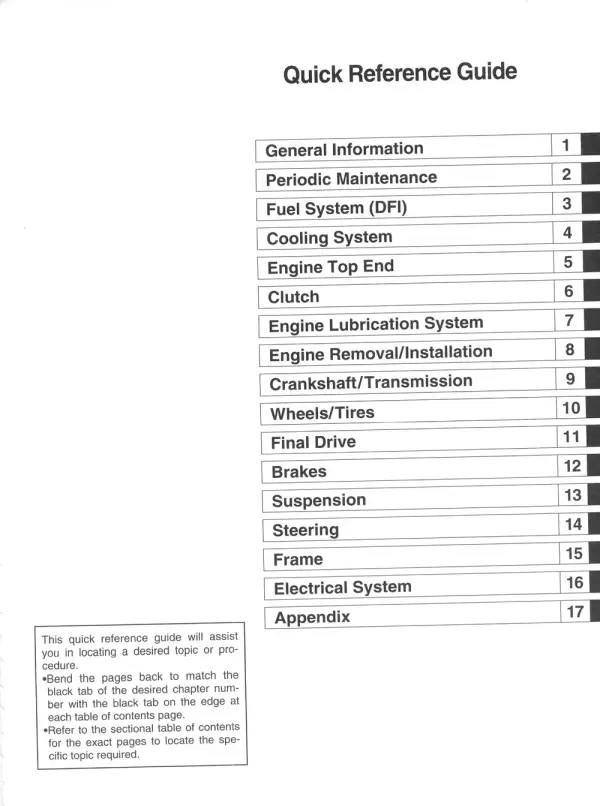

O manual possui um total de 17 capítulos estruturados para abranger os principais sistemas e componentes da motocicleta.

Descrições de Seção (1 a 1):

Apresenta avisos de segurança, diretrizes de serviço, identificação de modelos por meio de imagens, tabelas de especificações gerais e de conversão de unidades.

Contém a tabela de intervalos de manutenção recomendados, especificações de torque para parafusos em geral e os procedimentos exaustivos de inspeção e ajuste dos sistemas de direção, freio, suspensão e motor.

Aborda em profundidade o sistema de injeção eletrônica digital, a localização e testes de funcionamento de sensores, relés, atuadores, injetores e da bomba de combustível, além dos métodos de leitura de códigos de falhas.

Descreve o fluxo do líquido de arrefecimento e os processos de remoção, instalação e teste de componentes como radiador, ventoinha, termostato, bomba de água e sensor de temperatura.

Detalha os componentes do cabeçote, comandos de válvula, guias e assentos, bem como procedimentos para medição de compressão dos cilindros e manutenção do sistema de escapamento com válvula borboleta e abafador.

Explica o funcionamento, especificações, desmontagem e montagem do conjunto de embreagem multidisco úmida, molas, cubos, platô e cabo de acionamento.

Apresenta o diagrama do circuito de óleo do motor, instruções para troca de óleo e filtro, manutenção da bomba de óleo, radiador de óleo, cárter, válvula de alívio e interruptor de pressão.

Instrui sobre a sequência técnica correta, o uso de suportes e o alinhamento adequado de parafusos e colares de fixação para retirar e reinstalar o motor no chassi de forma segura.

Reúne dados técnicos sobre o acoplamento das carcaças do motor, componentes do virabrequim, bielas, pistões e anéis, além do mecanismo interno e externo de mudança de marchas do câmbio.

Procedimentos de remoção e instalação das rodas dianteira e traseira, inspeção de empenamento de aros, alinhamento e calibração de pneus, balanceamento de roda e substituição de rolamentos de cubo.

Orientações sobre a inspeção, lubrificação, ajuste de folga, remoção e instalação da corrente de transmissão (tipo endless), além da substituição dos pinhões, coroas e amortecedores do acoplamento da roda traseira.

Especificações de espessura de discos de freio, desgaste de pastilhas, nível do fluido, procedimentos de sangria do sistema hidráulico, manutenção das pinças dianteira/traseira e desmontagem do cilindro mestre.

Aborda a regulagem de pré-carga da mola, amortecimento de retorno e compressão dos garfos telescópicos dianteiros e do amortecedor traseiro, incluindo a manutenção da balança e do sistema de articulação Uni-Trak.

Procedimentos de inspeção, ajuste de folga da coluna de direção, substituição de rolamentos e pistas instaladas no tubo do chassi, verificação de alinhamento e desmontagem dos guidões.

Instruções passo a passo para a remoção e instalação dos assentos, carenagens inferiores, médias e superiores, para-lamas dianteiro/traseiro, chassi auxiliar traseiro e cavalete lateral.

Detalha a fiação e diagramas elétricos gerais, o sistema de carga (alternador/estator e regulador), o sistema de ignição (velas e bobinas de ignição), o sistema de partida elétrica, o painel de instrumentos, o sistema de iluminação e o sistema imobilizador antifurto.

Apresenta diagramas visuais exaustivos com as rotas corretas para a passagem de cabos, fios e mangueiras pelo chassi da motocicleta, seguidos de um guia geral para solução de problemas técnicos.

Em resumo, este manual de serviços consolidado fornece as instruções técnicas indispensáveis para realizar diagnósticos, reparos e manutenções periódicas na Kawasaki Ninja ZX-10R. Ele garante que proprietários e mecânicos tenham acesso a dados precisos da fabricante para preservar a integridade estrutural, a segurança e a alta performance da motocicleta.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Kawasaki – Ninja ZX-10R

Tipo: Manual de Serviços

Modelos: Kawasaki Ninja ZX-10R (ZX1000-C1)

Anos: 2004 a 2005

Idioma: Inglês
