Manual De Serviços – Kawasaki – KLX 650 – KLX 650R – 1993

———————————————————————

Este é o Manual de Serviços da motocicleta Kawasaki KLX650. Ele descreve detalhadamente as informações básicas, procedimentos de manutenção e reparos estruturados para guiar mecânicos treinados ou proprietários que desejam realizar serviços de forma correta e segura. O manual visa garantir a máxima durabilidade, o desempenho ideal e a segurança operacional do veículo.

Estrutura do Conteúdo

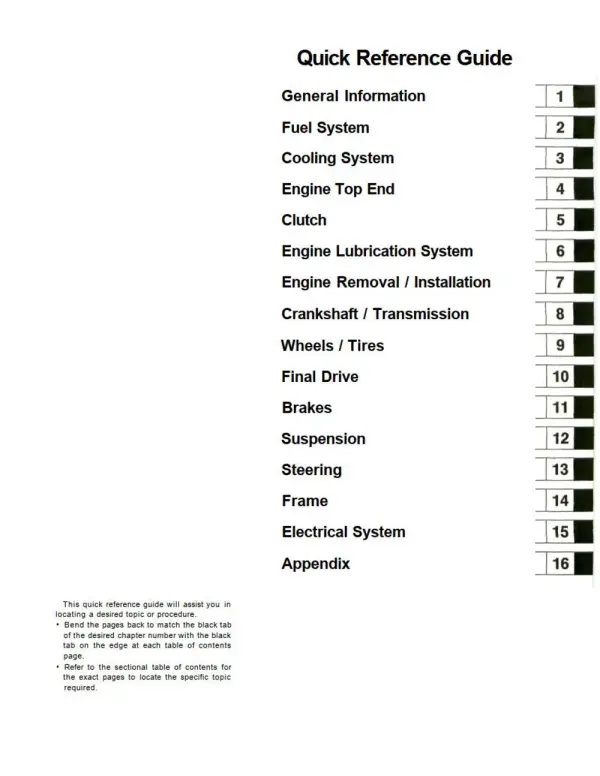

O manual é composto por um total de 16 capítulos principais listados em seu guia de referência rápida.

Descrições de Seção:

Apresenta avisos de segurança, identificação dos modelos, especificações gerais de dimensões e tabelas de manutenção periódica, além de instruções sobre o roteamento de cabos e uso de ferramentas especiais.

Contém procedimentos detalhados sobre o ajuste de cabos do acelerador, afogador, desmontagem, limpeza e inspeção do carburador, além de dados sobre o elemento do filtro de ar e tanque de combustível.

Descreve o funcionamento do fluxo do líquido de arrefecimento, métodos de drenagem e abastecimento, testes de pressão e manutenção da bomba de água, radiador e termostato.

Aborda especificações técnicas e reparos na tampa do cabeçote, tensor da corrente de comando, árvores de comando de válvulas, medição de folga de válvulas, além de manutenção no cilindro, pistão e sistema de escapamento.

Provê instruções para ajuste e substituição dos cabos e manete, desmontagem da tampa da embreagem, substituição dos discos de fricção, separadores de aço, molas e o mecanismo do pedal de partida aplicável.

Mostra o fluxograma do óleo do motor, verificação de nível, substituição de filtro, medição da pressão de óleo e procedimentos para as telas de óleo e bombas de lubrificação.

Guia passo a passo sobre como remover de forma segura o motor do chassi da motocicleta e fixá-lo de volta com os torques apropriados.

Procedimentos para a abertura das carcaças do motor, remoção e alinhamento da árvore de manivelas (virabrequim), reparos no mecanismo de mudança de marchas e eixos da transmissão, além do sistema balanceador.

Instruções de remoção e instalação das rodas dianteira e traseira, inspeção de empenamento de aros, tensionamento de raios, balanceamento, troca de pneus e manutenção dos rolamentos de cubo.

Descreve a inspeção de folga e desgaste da corrente de transmissão, lubrificação, remoção e instalação de coroas e pinhões, e avaliação de desgaste dos dentes das engrenagens.

Aborda o sistema de freio a disco hidráulico, detalhando o ajuste do manete e pedal, troca e sangria do fluido de freio, desmontagem de pinças, verificação de desgaste de pastilhas e cilindros mestres.

Apresenta os métodos para a troca de óleo e desmontagem do garfo telescópico dianteiro, regulagens de amortecimento, assim como manutenção do amortecedor traseiro, balança oscilante e braços de ligação do sistema Uni-Trak.

Detalha os procedimentos para inspeção da suavidade da direção, remoção do guidão, manutenção e lubrificação da coluna de direção e substituição de seus rolamentos cônicos.

Explica o desmonte e montagem de componentes estruturais e estéticos da carenagem, tais como o assento, tampas laterais e os paralamas dianteiro e traseiro.

Contém diagramas elétricos completos das fiação, instruções da bateria, alternador, sistema de ignição (bobina, CDI e velas), motor de partida elétrico, relés e interruptores de segurança.

Reúne informações adicionais focadas em preparações para competições, tabelas de diagnóstico de falhas (solução de problemas), inspeções gerais de torque de parafusos e tabelas de conversão de unidades técnicas.

Em resumo, este manual técnico oferece um suporte completo e especializado para a realização de reparos mecânicos e elétricos nas motocicletas KLX650, sendo essencial para manter o funcionamento e a confiabilidade de cada componente em nível de oficina profissional.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Kawasaki – KLX 650R / KLX 650

Tipo: Service Manual

Modelos: Kawasaki KLX650-A1 e KLX650-C1

Ano: 1993

Idioma: Inglês
