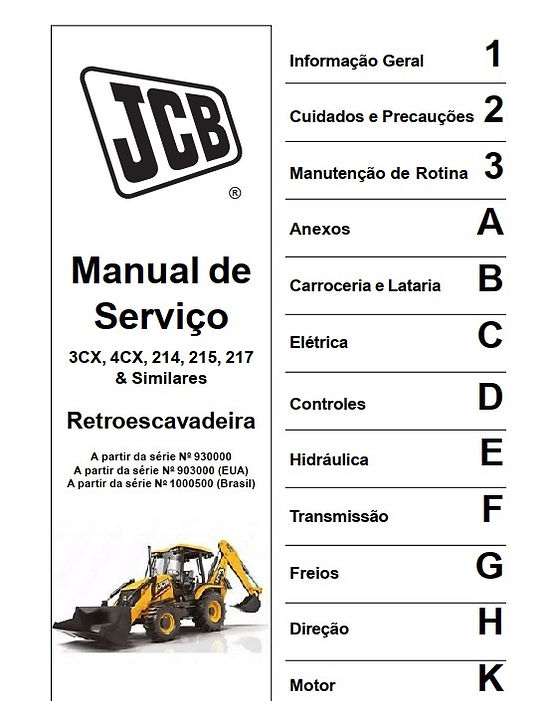

Manual De Serviços – Jcb – Retroescavadeiras 3Cx 4Cx 214 215 217

———————————————————————

Este é o Manual de Serviço Completo desenvolvido para as retroescavadeiras JCB nos modelos 3CX, 4CX, 214, 215, 217 e Similares. Ele descreve detalhadamente os métodos, especificações técnicas e procedimentos essenciais para realizar manutenções, diagnósticos e reparos nos componentes mecânicos, elétricos e hidráulicos do equipamento de forma correta e segura. O principal propósito do material é servir como uma ferramenta técnica indispensável para capacitar profissionais e garantir a máxima performance e segurança operacional das máquinas.

Estrutura do Conteúdo

O manual possui um total de 14 capítulos e seções principais, divididos entre introduções numéricas de parâmetros gerais e capítulos codificados por letras focados em sistemas específicos da máquina.

Descrições de Seção (1 a 13):

Apresentação dos objetivos do manual, diretrizes sobre a divisão do conteúdo, segurança em oficina e explicação dos códigos de cores utilizados nos esquemas do fabricante.

Reúne dados fundamentais de identificação do veículo (VIN) e do motor, tabelas exaustivas com especificações de torque para roscas secas ou lubrificadas, listas numéricas de ferramentas especiais e tabelas de compostos vedantes.

Orientações cruciais de segurança no trabalho para proteger a integridade do técnico e evitar acidentes graves durante a operação e manutenção, cobrindo roupas adequadas, gases de escape e componentes pressurizados.

Tabela com agendamentos de oficina baseados em horas de funcionamento (diário, semanal, semestral e anual), guias de lubrificação, verificação de danos na lataria, substituição de filtros de ar e combustível, e especificações de fluidos recomendados.

Índice específico voltado para listagem de componentes adicionais ou acessórios complementares do equipamento.

Procedimentos de serviço para o sistema de ar-condicionado, substituição e colagem de vidros com adesivos de poliuretano, remoção e instalação de painéis do motor, braços do carregador e sapatas dos estabilizadores.

Reúne dados técnicos sobre fusíveis e relés, diagramas de circuitos da máquina básica e transmissões, métodos de teste elétrico utilizando multímetro (tensão, resistência, continuidade e diodos) e esquemas de fiação.

Detalha os procedimentos de serviço, remoção, substituição e ajuste de componentes como a coluna de direção inclinável, alavanca de controle do carregador com microinterruptor e o sistema de retorno automático à escavação.

Descrição detalhada dos circuitos de fluxo fixo e variável, introdução aos símbolos esquemáticos hidráulicos, testes de vazão e pressão, diagnóstico de falhas, procedimentos para substituição de vedações e revisão dos cilindros hidráulicos.

Dados técnicos sobre rodas, pneus e eixos, princípios de funcionamento das caixas de transmissão Synchro Shuttle e Powershift (4 e 6 marchas), sequências de torque do pinhão e procedimentos para desmontagem e montagem de embreagens.

Descrição do funcionamento do cilindro-mestre compensador, diagnóstico de falhas no sistema, teste de vazamento do retentor do pistão, além de procedimentos para substituição e ajuste das pastilhas e pinça do freio de estacionamento.

Especificações das unidades de direção hidrostática, esquemas dos modos de direção em 2 rodas, 4 rodas e lateral, teste de pressão da válvula de prioridade, além de instruções de desmontagem dos cilindros de direção e braços de ligação.

Traz dados de construção e parâmetros técnicos dos motores da Série 1000 (naturalmente aspirados e turboalimentados), procedimentos para limpeza da tela da bomba alimentadora e o passo a passo profissional para remoção e substituição completa do motor no chassi.

Em resumo, este conjunto de manuais técnicos oferece um suporte abrangente e profissional, com dados rigorosos de engenharia, permitindo a perfeita execução de serviços mecânicos de elite em todas as seções vitais das retroescavadeiras JCB, garantindo a longevidade, valorização e segurança operacional do maquinário.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual de Serviço – JCB – Retroescavadeiras 3CX 4CX 214 215 217 e Similares

Tipo: Manual de Serviço

Modelos: JCB 3CX, 4CX, 214, 215, 217 & Similares (Modelos Europeus e Americanos equivalentes)

Idioma: Português
