Manual De Serviços – Honda – TRX 680 FA- FGA – 2006 – 2011

———————————————————————

Este é o Manual de Serviços Oficial da Honda para o quadriciclo TRX680FA/FGA Rincon, abrangendo os modelos fabricados entre 2006 e 2011. Ele descreve detalhadamente os métodos, procedimentos e precauções essenciais para realizar serviços, manutenção e reparos de forma correta e segura, garantindo a confiabilidade do veículo. Conteúdo oficial totalmente estruturado.

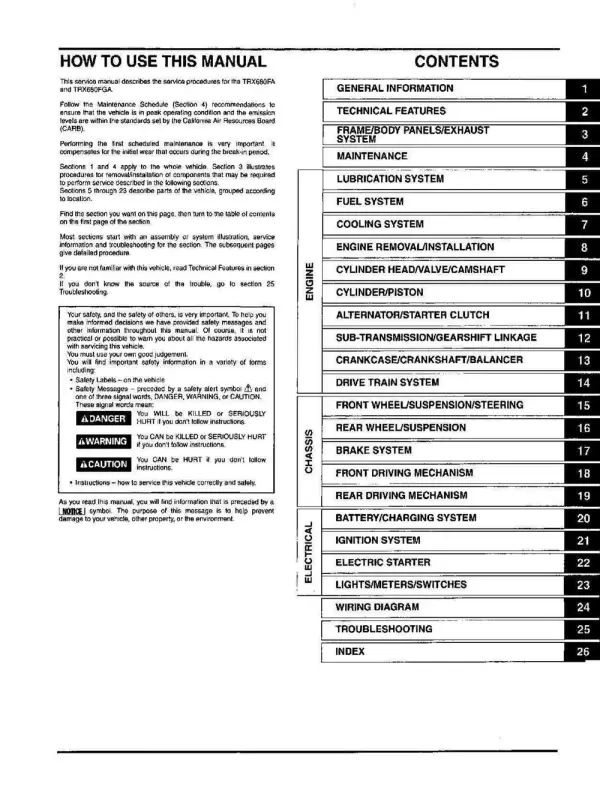

O manual está estruturado em 26 seções principais, organizadas de forma lógica e profissional para facilitar a navegação desde informações gerais até diagnósticos específicos.

Apresenta regras de serviço, identificação do modelo através dos números de série, especificações técnicas detalhadas de todos os sistemas, pontos de lubrificação e roteamento de cabos.

Explica as características tecnológicas específicas de engenharia e o funcionamento de sistemas complexos integrados ao veículo.

Instruções estruturadas para remoção e instalação de componentes da carroceria, painéis plásticos, estrutura do chassi e sistema de escapamento.

Tabela completa de intervalos de manutenção preventiva e procedimentos detalhados de inspeção para manter o veículo em condições ideais de operação e emissões.

Especificações técnicas exatas e procedimentos para troca de óleo, substituição de filtros, inspeção da bomba de óleo e diagrama do sistema de fluxo.

Detalha o funcionamento do sistema de injeção eletrônica de combustível, incluindo testes de sensores, atuadores, corpo do acelerador e bomba de combustível.

Informações técnicas sobre o radiador, testes do termostato, bomba d'água e procedimentos para substituição correta do líquido de arrefecimento.

Procedimentos passo a passo estruturados para retirar e reinstalar o conjunto do motor completo no chassi com total segurança.

Especificações de aperto, medições de desgaste, ajuste de folga de válvulas e reparos dos componentes superiores do motor, incluindo o comando de válvulas.

Dados técnicos e limites de tolerância para inspeção de desgaste, medições e manutenção do cilindro e conjunto de pistão e anéis.

Manutenção do sistema elétrico de geração de energia (estator e volante) e componentes do mecanismo de engate da partida.

Detalhes técnicos sobre o funcionamento do sistema de marchas secundário, ajustes e mecanismos de seleção e engate.

Procedimentos complexos para abertura total das carcaças do motor (cárter), alinhamento e manutenção dos componentes internos principais.

Explica minuciosamente o funcionamento, testes de pressão hidráulica e manutenção da linha de transmissão automática e embreagens hidráulicas.

Parâmetros exatos de alinhamento das rodas, substituição de pneus, manutenção das mangas de eixo, amortecedores dianteiros e sistema de direção.

Manutenção técnica do conjunto de tração traseira, rolamentos, eixos e amortecedores da suspensão traseira independente.

Especificações de fábrica para freios a disco hidráulicos dianteiros e mecânicos traseiros, incluindo sangria e troca de fluido e pastilhas/lonas.

Detalha o funcionamento, folgas de engrenagens cônicas, juntas homocinéticas e reparo completo da caixa do diferencial dianteiro (4x4).

Instruções técnicas para a montagem, acoplamento e manutenção do sistema de transmissão final traseiro por eixo.

Testes elétricos de voltagem em bancada, medição de fuga de corrente, diagnóstico do alternador e do regulador retificador de voltagem.

Detalhes técnicos sobre o funcionamento e testes de velas, bobinas de ignição, gerador de pulsos e ponto de ignição eletrônico.

Manutenção do motor de partida, substituição de escovas, testes de continuidade e diagnóstico dos seus circuitos elétricos.

Esquemas elétricos de iluminação, diagnóstico do painel de instrumentos digital, troca de fusíveis e testes de sensores elétricos e comandos do guidão.

Esquema visual completo e mapeamento detalhado de toda a fiação do chicote principal do veículo para localização de falhas.

Guia lógico estruturado para a identificação e solução rápida de problemas mecânicos ou eletrônicos baseando-se em sintomas.

Guia alfabético de referência para localização imediata de tópicos, procedimentos e componentes específicos dentro do manual.

Em resumo, este manual é o recurso indispensável para manter a performance de elite do Honda TRX680FA/FGA Rincon, oferecendo suporte técnico rigoroso para todos os sistemas, desde a injeção eletrônica PGM-FI até o avançado sistema de tração 4WD, garantindo que cada intervenção seja feita com precisão profissional.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Honda – TRX680FA / TRX680FGA Rincon

Tipo: Manual de Serviços

Modelos: Honda TRX680FA / TRX680FGA (Rincon)

Anos: 2006 a 2011

Idioma: Inglês
