Manual De Serviços – Honda – TRX 500 FE – FM – TM – FOURTRAX FOREMAN – 2005 – 2006
Homologado
R$ 14,99
R$ 39,90Economia de R$ 24,91
Impressão HD
Multi-Uso
Vitalício
Detalhamento Técnico
Manual De Serviços – Honda – TRX 500 FE – FM – TM – FOURTRAX FOREMAN – 2005 – 2006
———————————————————————
Este é o Manual de Serviços da Honda para os modelos TRX500FE, TRX500FM e TRX500TM da linha Fourtrax Foreman. Ele descreve detalhadamente os métodos, procedimentos e as precauções essenciais para realizar serviços de manutenção, diagnóstico e reparos de forma correta e segura em modelos de 2005 e 2006. Conteúdo oficial totalmente estruturado.

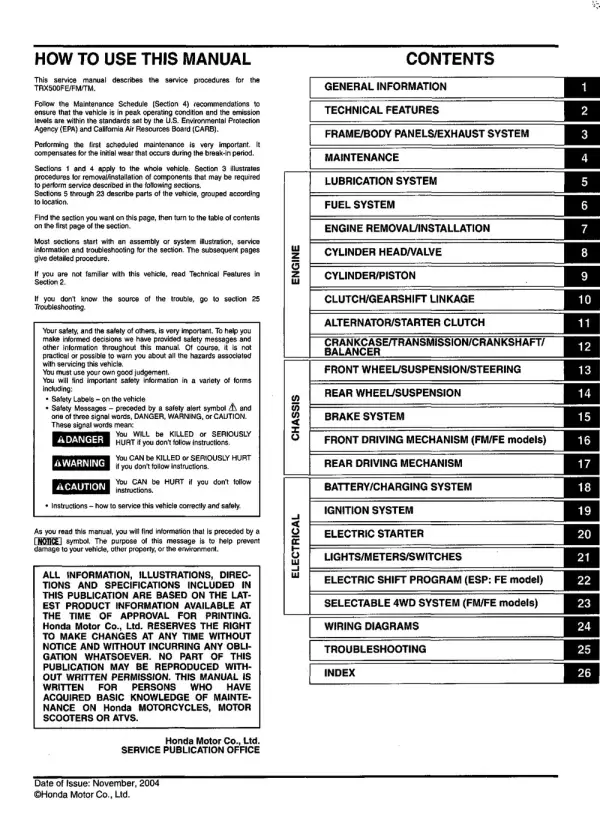

O manual está estruturado em um total de 26 seções/capítulos organizados de maneira lógica e profissional para otimizar a consulta técnica.
O manual inclui as seguintes seções detalhadas:
1. INFORMAÇÕES GERAIS
Regras de serviço, identificação do modelo, especificações gerais do veículo e tabelas de torque oficiais de fábrica.
2. CARACTERÍSTICAS TÉCNICAS
Descrição detalhada das inovações e sistemas tecnológicos específicos de engenharia aplicados à linha TRX500.
3. CHASSI / CARENAGENS / SISTEMA DE ESCAPAMENTO
Procedimentos de remoção e instalação de partes plásticas, carenagens, assento e componentes do escapamento.
4. MANUTENÇÃO
Cronograma completo de serviços periódicos, incluindo rotinas para troca de óleo, inspeção de válvulas e ajustes de cabos.
5. SISTEMA DE LUBRIFICAÇÃO
Diagramas do fluxo de óleo, manutenção da bomba de óleo e do sistema de resfriamento (radiadores e ventoinha).
6. SISTEMA DE COMBUSTÍVEL
Manutenção do tanque, carcaça do filtro de ar e procedimentos de limpeza e ajuste fino do carburador.
7. REMOÇÃO / INSTALAÇÃO DO MOTOR
Guia passo a passo estruturado para retirar e recolocar a unidade de força completa no chassi com segurança.
8. CABEÇOTE / VÁLVULAS
Especificações técnicas de medição, testes e reparos dos componentes superiores do motor, incluindo comando e guias.
9. CILINDRO / PISTÃO
Dados técnicos e procedimentos para manutenção do conjunto de força do cilindro, pistão e medição de limites de desgaste.
10. EMBREAGEM / ARTICULAÇÃO DE MUDANÇA DE MARCHAS
Ajustes precisos da embreagem centrífuga e manual, substituição de discos, molas e manutenção dos mecanismos de troca de marcha.
11. ALTERNADOR / EMBREAGEM DE PARTIDA
Serviço no sistema elétrico de geração de energia (estator e volante) e nos componentes de engate do motor de arranque.
12. CARCAÇA DO MOTOR / TRANSMISSÃO / VIRABREQUIM / BALANCEIRO
Procedimentos para desmontagem completa do bloco do motor, cárter, engrenagens internas do câmbio e árvore de manivelas.
13. RODA DIANTEIRA / SUSPENSÃO / DIREÇÃO
Manutenção de cubos de roda, braços oscilantes dianteiros (balanças), amortecedores e alinhamento correto do guidão.
14. RODA TRASEIRA / SUSPENSÃO
Procedimentos mecânicos para o eixo traseiro, rolamentos de cubo, amortecedores e rolamentos da balança traseira.
15. SISTEMA DE FREIO
Manutenção dos discos e pinças hidráulicas dianteiras e do tambor mecânico traseiro, incluindo sangria e troca de pastilhas/lonas.
16. MECANISMO DE TRAÇÃO DIANTEIRA (MODELOS FM / FE)
Detalhes técnicos sobre a caixa de diferenciais frontais, juntas homocinéticas e semieixos para as versões com tração 4x4.
17. MECANISMO DE TRAÇÃO TRASEIRA
Serviço técnico na transmissão por eixo cardã e na caixa de engrenagens cônicas final traseira.
18. BATERIA / SISTEMA DE CARGA
Testes elétricos de voltagem, medição de fuga de corrente, inspeção do regulador/retificador e saúde geral da bateria.
19. SISTEMA DE IGNIÇÃO
Diagnóstico elétrico da unidade CDI, bobina de ignição, gerador de pulsos e verificação de velas.
20. PARTIDA ELÉTRICA
Testes de continuidade do circuito, diagnóstico do relé e manutenção do motor de partida e circuitos relacionados ao acionamento.
21. LUZES / MEDIDORES / INTERRUPTORES
Esquema de substituição de lâmpadas, fusíveis, luzes indicadoras e funcionamento integrado do painel de instrumentos.
22. PROGRAMA DE MUDANÇA ELÉTRICA (ESP)
Procedimentos específicos de diagnóstico, sensores e calibração para o sistema eletrônico de troca de marchas por botão (exclusivo modelo FE).
23. SISTEMA 4WD SELECIONÁVEL (MODELOS FM / FE)
Funcionamento mecânico, atuadores e rotinas de reparo para o sistema de engate da tração nas quatro rodas.
24. DIAGRAMAS ELÉTRICOS
Esquemas visuais completos e mapeamento de toda a fiação elétrica do chicote para todos os modelos cobertos pelo manual.
25. DIAGNÓSTICO DE DEFEITOS
Guia rápido e estruturado de forma lógica para identificar causas raízes de falhas no motor, chassi e sistemas elétricos.
26. ÍNDICE
Guia alfabético de referência para a localização imediata de tópicos e procedimentos específicos dentro do documento.
Este guia técnico é indispensável para proprietários e mecânicos que desejam manter a robustez e a confiabilidade do TRX500 Foreman, garantindo que todos os ajustes sigam os padrões de fábrica da Honda para máxima performance em terrenos difíceis.
PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO
———————————————————————
Manual De Serviços – Honda – TRX500FE / FM / TM – 2005 a 2006
Ficha Técnica
Tipo: Manual De Serviços
Modelos: Honda TRX500FE (ESP 4WD), TRX500FM (4WD) e TRX500TM (2WD)
Anos: 2005 a 2006
Idioma: Inglês
Engenharia de Seleção
