Manual De Serviços – Honda – NXR 150 Bros – KS – ES – ESD – 2003 – 2008

———————————————————————

Este é o Manual de Serviços oficial da Honda para a motocicleta NXR150, abrangendo especificamente as variantes KS, ES e ESD. Ele foi desenvolvido para fornecer orientações técnicas detalhadas sobre manutenção, diagnósticos de sistemas e procedimentos de reparo para garantir a segurança e o desempenho ideal do veículo. Conteúdo oficial totalmente em Português.

Importante: Além do conteúdo base detalhado abaixo, esta documentação é complementada pelo Suplemento NXR150 Bros ESD. Este arquivo adicional contém especificações técnicas exclusivas, diagramas elétricos dedicados e valores de torque específicos para a motorização de 156,7 cm³ e para o sistema de freio a disco, devendo ser consultado para atualizações do modelo ESD.

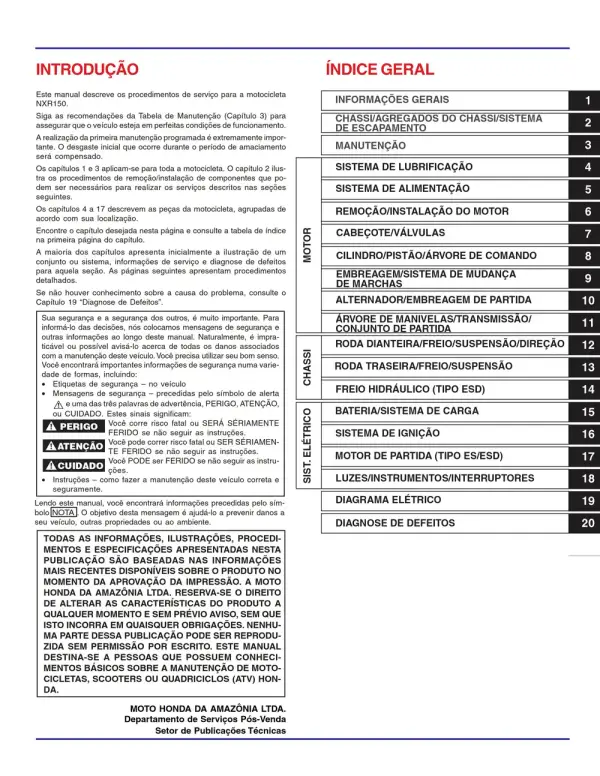

O manual está estruturado em 20 capítulos principais que cobrem desde informações gerais até diagramas elétricos e guias de diagnóstico de falhas e o suplemento como capítulo 21.

Apresenta as normas de serviço, a identificação dos modelos cobertos, tabelas de especificações técnicas, valores de torque e o roteamento correto de cabos.

Instruções detalhadas para a desmontagem e montagem de componentes da carroceria e do sistema de escape.

Define o cronograma completo de manutenção preventiva e detalha os procedimentos de inspeção periódica.

Especificações sobre o óleo recomendado, procedimentos de troca e manutenção da bomba de óleo trocoidal.

Orientações sobre o carburador, giclês, ajuste correto de marcha lenta e o sistema de controle de emissões PAIR.

Guia técnico passo a passo para os procedimentos de retirada e colocação do motor no quadro da motocicleta.

Dados sobre testes de compressão, ajuste de folgas de válvulas e manutenção dos balancins e árvore de comando.

Detalha as tolerâncias, limites de uso e procedimentos técnicos para o conjunto do cilindro e pistão.

Instruções sobre a manutenção do conjunto de discos de embreagem e o mecanismo mecânico de seleção de marchas.

Manutenção dos componentes de geração de energia (estator) e do sistema de engrenamento de partida.

Procedimentos internos do motor, eixos e engrenagens de transmissão e sistema do pedal de partida.

Serviços no garfo telescópico dianteiro, rolamentos da caixa de direção e sistemas de freio dianteiro (disco ou tambor).

Manutenção do braço oscilante (balança), conjunto do amortecedor único (Pro-Link) e freio traseiro a tambor.

Seção exclusiva para a manutenção e reparo do sistema de freio a disco hidráulico do modelo topo de linha.

Testes elétricos completos para o alternador monofásico, regulador/retificador e saúde da bateria.

Funcionamento, parâmetros e testes elétricos do módulo do sistema CDI (ignição por descarga capacitiva).

Procedimentos completos de manutenção e reparo do motor de partida elétrica e seus relés.

Guia para substituição de lâmpadas, fusíveis e testes de funcionamento elétrico do painel e comandos.

Esquemas detalhados da fiação, chicotes e conexões para todas as versões (KS, ES e ESD).

Tabela diagnóstica estruturada para a identificação lógica de causas de problemas mecânicos e elétricos.

Este capítulo sobrepõe informações anteriores com dados e especificações exclusivas para o modelo de 150cc correspondente.

Em resumo, este manual é a ferramenta técnica indispensável para garantir que as intervenções na Honda NXR150 Bros sejam realizadas com precisão profissional, assegurando a longevidade do motor e a segurança do condutor em todos os terrenos.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

—————————————————————

Manual De Serviços – Honda – NXR150 KS / ES / ESD

Tipo: Manual de Serviços

Modelos: Honda NXR150 Bros KS, ES e ESD

Anos: 2003 a 2008 (Refere-se à geração com motor de 149,2cm³ e carburador, anterior à introdução da tecnologia Mix/Injeção de 2009)

Idioma: Português
