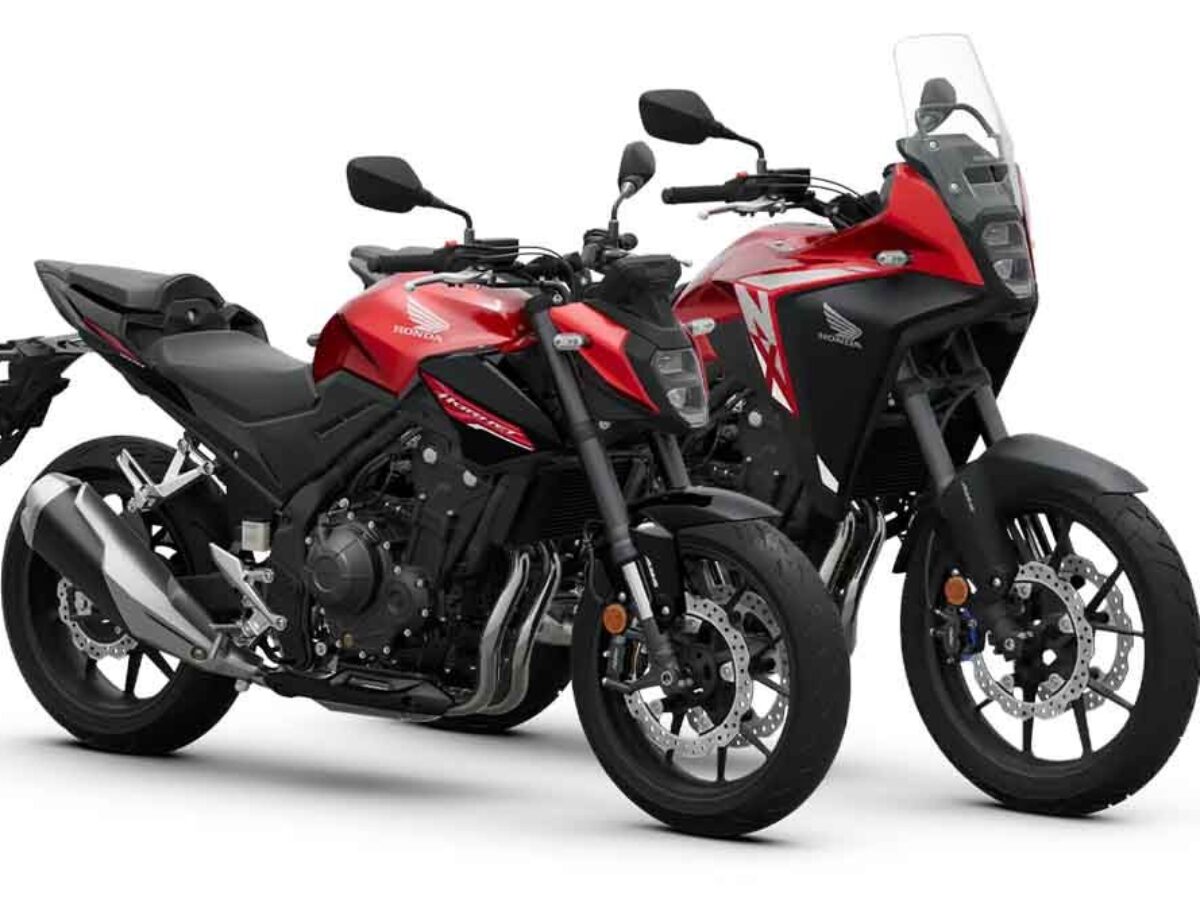

Manual De Serviços – Honda – CB 500 Hornet – NX 500 – 2026

———————————————————————

Este é o Manual de Serviços Completo dos modelos CB 500 Hornet e NX 500. Ele descreve os métodos, procedimentos e as precauções essenciais para realizar serviços, manutenção e reparos de forma correta e segura nas motocicletas. O documento é destinado ao uso por pessoal qualificado e técnicos profissionais.

Estrutura do Conteúdo

O manual é composto por um total de 23 capítulos detalhados.

Descrições de Seção (1 a 23):

Apresenta as regras de serviço, tabelas de abreviações, identificação dos modelos com números de série, especificações técnicas gerais de cada versão, valores de torque e tabelas dos pontos de lubrificação e vedação do motor e chassi.

Instruções detalhadas para a remoção e instalação de componentes da carroceria, assentos, rabetas, para-lamas, guidão, espelhos, além do procedimento de desmontagem e montagem do silencioso e tubos de escapamento.

Contém a tabela de manutenção programada para os intervalos de revisão, além de procedimentos práticos como inspeção da linha de combustível, folga do acelerador, troca de filtro de ar, velas, verificação da folga de válvulas e substituição do óleo do motor.

Detalha o sistema de injeção eletrônica programada de combustível, incluindo o diagrama do sistema, índice de códigos de falhas (DTC), diagnose de defeitos pelos padrões de piscada da lâmpada MIL e testes nos sensores.

Explica o funcionamento do circuito de ignição transistorizada, localização de componentes, testes de pico de voltagem na bobina e inspeções de segurança relacionadas ao corte de ignição.

Descreve os componentes do sistema de partida da motocicleta, diagramas de fiação, rotinas de testes no relé de partida e os procedimentos para desmontar, inspecionar e montar o motor de partida elétrica.

Orientações sobre o alívio da pressão do sistema de combustível, testes de vazão da bomba, remoção e instalação do tanque, injetores, corpo do acelerador, válvula da IACV e componentes do sistema de emissões evaporativas.

Aborda os procedimentos para troca e sangria do líquido de arrefecimento, testes de pressão na tampa do radiador, além da manutenção do radiador, ventoinha, termostato e bomba d'água.

Apresenta o diagrama de lubrificação interna do motor, testes de medição de pressão do óleo com manômetro, serviços na bomba de óleo, válvula de alívio e limpeza do filtro/pescador de óleo no cárter.

Procedimentos completos para a realização do teste de compressão do cilindro, remoção, inspeção e instalação da árvore de comando, dos balancins, do cabeçote e das guias e sedes das válvulas.

Guias técnicos para manutenção e substituição dos discos e separadores da embreagem, platô, cubo, engrenagens da bomba de óleo, eixo seletor de marchas e ajustes na haste do pedal de câmbio.

Focado no sistema de geração de energia, detalhando a remoção e instalação da tampa esquerda do motor, do estator, do rotor do alternador e os testes da embreagem unidirecional de partida.

Instruções exaustivas para a separação das metades superior e inferior da carcaça do motor, além do passo a passo para desmontagem, inspeção, nomenclatura e montagem dos eixos e engrenagens da transmissão.

Detalha as especificações de medição e seleção de bronzinas da biela e do mancal principal, inspeção de folgas dos anéis, instalação dos pistões no cilindro e manutenção do eixo balanceiro.

Roteiro prático com a sequência correta e os valores de torque exigidos para descer o motor do chassi e para realizar a sua posterior instalação utilizando suportes adequados.

Abrange os serviços de desmontagem da roda dianteira, substituição de rolamentos, troca de fluido e retentores do garfo telescópico, substituição de pistas e esferas da coluna de direção e balanceamento da roda.

Procedimentos para remoção da roda traseira, substituição dos rolamentos do cubo e do flange da coroa, além da manutenção das buchas e rolamentos de agulha do braço oscilante e da articulação do amortecedor Pro-Link.

Instruções para a substituição de pastilhas, manutenção dos discos e procedimentos de drenagem, abastecimento e sangria do fluido de freio DOT 4 no cilindro mestre e cáliper dianteiro e traseiro.

Explica a autodiagnose de pré-partida do sistema ABS, leitura e limpeza de códigos de erro (DTC) pelo indicador do painel, testes de sensores de velocidade da roda e substituição do modulador.

Focado na parte elétrica de alimentação, instruindo sobre testes de fuga de corrente na bateria, medição da voltagem de carga, testes de resistência no estator do alternador e inspeção do regulador/retificador.

Guia para substituição e testes dos conjuntos de farol, sinaleiras, lanterna traseira e painel de instrumentos, além de testes em todos os interruptores do guidão, cavalete lateral, buzina e relés.

Descreve o funcionamento do sistema imobilizador antifurto da Honda, detalhando os procedimentos para registro e gravação de novas chaves com transponder diretamente no módulo ECM e resolução de falhas.

Apresenta os esquemas elétricos e diagramas completos de fiação, circuitos e tabelas de continuidade dos interruptores para os modelos CB 500 Hornet e NX 500.

Em resumo, este conjunto de manuais é a ferramenta técnica definitiva de oficina para manter a performance, a segurança e a originalidade dos modelos CB 500 Hornet e NX 500 em nível profissional.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – Honda – CB 500 Hornet / NX 500

Tipo: Manual de Serviços

Modelos: Honda CB 500 Hornet / NX 500

Ano: 2026

Idioma: Português
