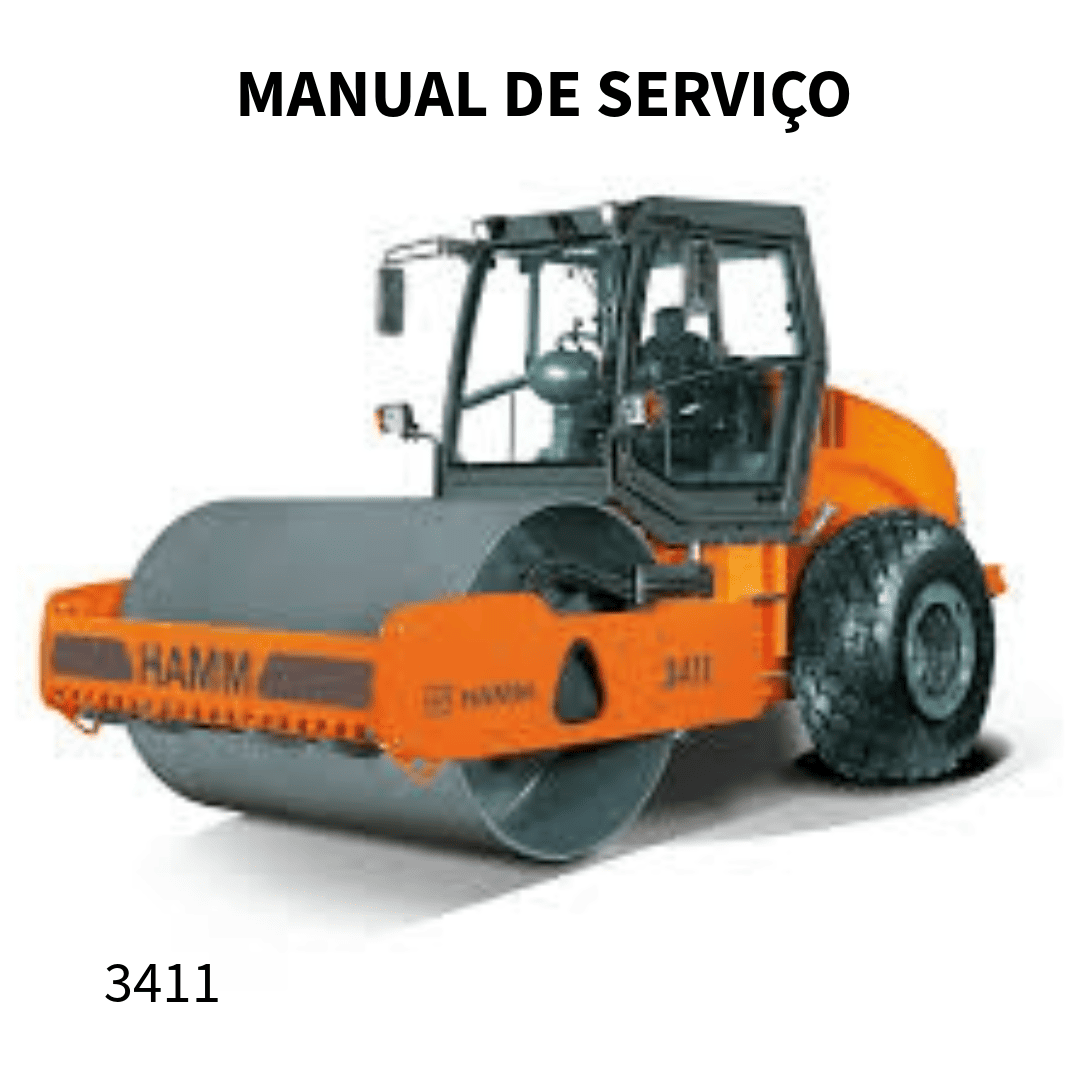

Manual De Serviços – Hamm – Rolo Compactador 3410 – 3411

———————————————————————

Este é o manual de treinamento de serviço completo para os rolos compactadores da série HAMM 3410 e 3411. Ele descreve detalhadamente as características técnicas, instruções de operação, esquemas elétricos e hidráulicos, além de diretrizes essenciais de manutenção para garantir o funcionamento correto e seguro das máquinas. O objetivo principal do material é capacitar técnicos e mecânicos na realização de diagnósticos, montagens e reparos nos componentes vitais do veículo.

Estrutura do Conteúdo

O manual está estruturado em um total de 12 seções principais.

Descrições de Seção (1 a 12):

Apresentação inicial do design do rolo compactador, diagramas de acionamento de toda a série 3000, identificação dos modelos, dados e especificações detalhadas do motor diesel Deutz.

Diretrizes completas sobre a utilização correta do veículo, regras de segurança, zonas de perigo, transporte, descrição minuciosa de todos os instrumentos do painel e tabela com intervalos e rotinas de manutenção preventiva.

Esqueletos visuais explicativos focados na montagem do pivô central, funcionamento do sistema de vibração do tambor, engrenagens da roda e a estrutura do eixo traseiro.

Detalhes e especificações das conexões elétricas, painel de instrumentos em sua configuração completa, pinagem da placa principal, sensores capacitivos e do sensor de nível de combustível.

Diagramas técnicos com a localização das portas de teste, bombas de deslocamento variável para acionamento e vibração, motores hidráulicos e blocos coletores do fluido.

Esquemas e diagramas elétricos completos para as versões padrão e com sistema Hamm-Tronic, cobrindo o gerenciamento do motor Tier 3, caixas de fusíveis e relés da cabine e do compartimento do motor.

Desenhos técnicos e esquemas de fluxo hidráulico detalhados para a direção, freios e sistemas de vibração aplicados aos modelos fabricados a partir de novembro de 2009.

Adendo especial contendo guias de reparo detalhados para o vibrador, processos passo a passo de montagem das carcaças de peso excêntrico (unbalance), instalação no tambor e tabelas de torques específicos.

Manual de operação oficial da fabricante DEUTZ para os motores TCD 2012 e 2013 de 2 válvulas, abrangendo o sistema de injeção Common Rail (DCR), estratégias de proteção eletrônica EMR3 e códigos de falha por piscada (blink codes).

Tabelas técnicas exaustivas com todas as dimensões do veículo, capacidade dos tanques de combustível e óleo, pesos operacionais das versões lisa e pé de carneiro (padfoot), além de dados de pressão e níveis de ruído.

Informações geométricas e de distribuição de peso por eixo para toda a linha da série 3000, voltadas para o carregamento seguro em caminhões ou pranchas de transporte.

Tabelas gerais de torque de aperto para parafusos métricos de rosca padrão ou fina, conexões hidráulicas Whitworth, além de questionários e listas de presença para as sessões de treinamento de serviço.

Em resumo, este compêndio técnico fornece um suporte profissional absoluto para a linha de rolos compactadores HAMM, permitindo que operadores e mecânicos realizem manutenções preventivas e corretivas de alto nível com total segurança.

PRODUTO DIGITAL EM PDF - ENVIO AUTOMÁTICO

———————————————————————

Manual De Serviços – HAMM – 3410 / 3411 Series 3000

Tipo: Manual de Serviço e Treinamento + Diagramas Elétricos e Hidráulicos

Modelos: HAMM 3410 / 3410 P / 3411 / 3411 P (Série 3000)

Idioma: Inglês
